下Gen2标签的订单,你需要知道什么
由于Gen 2智能标签供应链的复杂性,要求EPC技术供应商,标签供应商,零售商和消费者之间紧密的合作,以从Gen 2的部署中获益。
【RFID射频快报10月26日专稿】尽管在“条码时代”,零售商,消费品制造商和标签供应商之间已经建立起紧密的合作,但“EPC Gen 2时代”则需要他们与EPC技术供应商之间的合作达到更高水平,才能从Gen 2的部署中获益。
通过研究和分析Gen 2标签技术的设计和制造过程,零售商和消费者可以借助主要RFID公司的远见和经验,来实现对供应链高效的管理,从而把第二代RFID技术的发展带入黄金时代。
EPC Gen 2标签的生产周期
一个Gen 2智能标签包括一下几个部分:
*半导体晶片,加工在芯片里面,有足够的数据存储容量来满足EPC码的要求;
*天线,由传导材料制成,使芯片既能够从RFID识读器接收数据,又能够向识读器发送数据;
*基板,天线印刷在基板上,芯片也粘附在基板上;
*标签面板,覆盖RFID嵌体并提供一块易读的印刷区域;
*释放衬垫,作为嵌体“三明治”的底层;
*粘合剂,粘合嵌体和面板,也粘合释放衬垫和嵌体,释放衬垫和表板。

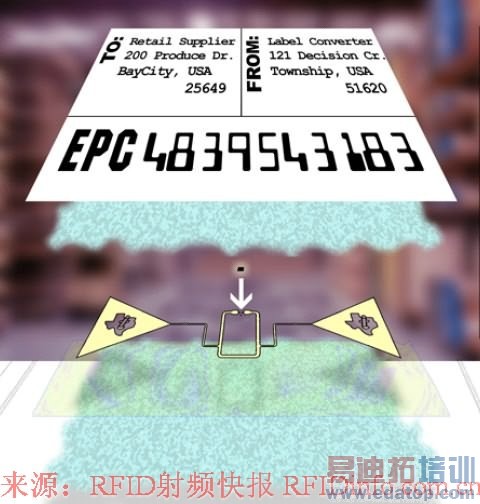

图:TI RFID三明治模型-含有EPC代码的Gen2标签之各层分解

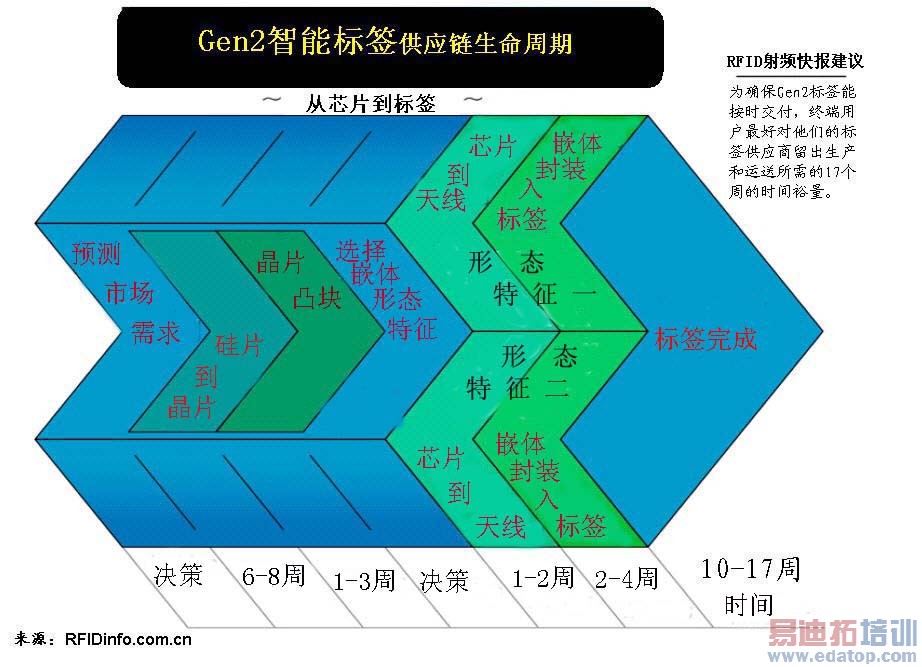

前三部分组成了RFID嵌体(RFID射频快报注:Inlay),需要10-14个周来制造。然后以成卷的形式运送给标签加工商,由他们依次完成四到六步,需要另外的一到三周。这些步骤意味着生产和运送过程需要15-17个周。为了满足需求突然增加的要求,调整生产要花费几个月的时间并可能导致缺货。因此,简而言之,对Gen 2 RFID芯片,嵌体和标签制造过程的熟悉,可以帮助我们更好的管理制造时间和交货时间。
半导体制造过程
集成电路(IC)的整个工艺流程包括20到30个步骤来定位晶体管,连线以及所有的模块。在TI的最新无尘室中,人们使用前沿130纳米工序节点技术来制造Gen 2可用IC,这种技术在生产更小,更强壮,更省电的大容量芯片时比旧工序节点技术速度更快。
一旦IC就绪,嵌体的装配过程从芯片凸点的校准开始,凸点一般直径60-100微米,印刷好的降落衬垫就粘附在嵌体上。每个凸点与凸点之间,凸点和数字电路之间都有电气连接,数字电路构成了Gen-2的可用IC。凸点靠一块高强度环氧树脂保护,来确保良好的导电性。
含有EPC Gen 2标签的产品运送到零售商时,尺寸,形状,原料和密度多种多样。这种产品的差异可能导致相应的射频特性的变化,会极大的影响产品或纸箱的Gen 2智能标签的性能。
设计,构造并测试一个Gen 2天线要花费大量的时间,以达到最优配置。
为了应对Gen 2智能标签供应链中的变化,嵌体供应商可能会提供三个或更多的嵌体。包括TI在内的技术供应商可能不得不制造特定的嵌体和天线来满足客户的需要。
制造Gen 2芯片中的晶片和设计各种各样的天线包含的步骤是复杂的。半导体制造商和标签加工商从终端用户处得到的关于他们的需求和预测的信息越准确,他们根据市场需求做出规划的能力就会越强。
注意:转载本文请保证图文的完整性,并注明出处,否则我站将保留追究责任人法律及经济责任的权利。
[NextPage]
嵌体卷轴和包装设计
Gen 2智能标签供应链的下一步是以成卷的形式把嵌体运送到标签加工商那里。标签加工商现有的嵌入设备被设定为以卷的形式接收产品,这一点很重要。小心的把嵌体缠绕在卷轴上以避免损坏,这是嵌体生产的最终步骤的一个关键工序。每个卷轴上的嵌体数量也要精确计算,以避免外层嵌体压坏内层嵌体的芯片。
标签封装
为了形成最终的RFID标签,标签加工人员把一块包含有IC和蚀刻金属或印刷RFID天线的柔韧的嵌体,插入到标签的表面薄片和衬垫之间。经过测试以后,把嵌体和粘合剂粘在一起,粘合剂覆盖在压力敏感表面薄片的背面。插入嵌体之后,衬垫再次和表面薄片粘在一起,并冲切成要求的标签尺寸。
准时交货
Gen 2智能标签供应链的最后阶段是把嵌体准确的置入标签中。这非常重要因为它将决定终端客户需要在他们的标签上印刷什么。因为消费者和其他制造商有各种产品要安装标签,他们可能需要不同种类的标签。
Gen 2智能标签的制造,分类和盘点比标准的条形码-可印刷粘贴标签更加复杂。标签加工商根据不同的客户需要制作各种各样的标签,高效率的管理库存供应对他们来说是一种挑战。目前,许多标签加工商提供测试设备和服务,来确保EPC标签与SKU(RFID射频快报注:库存单位)一一匹配。
由于Gen 2智能标签供应链的变化性和复杂性,要求供应链的成员进行有目的的,创新的工艺开发。半导体制造商,标签加工商和终端客户关于真实需求交流的越多,他们就会越划算,越高效的根据客户的要求来满足其需要。
注意:转载本文请保证图文的完整性,并注明出处,否则我站将保留追究责任人法律及经济责任的权利。
