从智能穿戴与智能家居说起 全面了解NFC的前世今生

录入:edatop.com    点击:

  在通讯技术飞速发展的今天,各种各样的通讯方式一方面给了产业从业者们更多的选择;另外一方面也给从业者们带来了更多困扰,多种选择往往会带来选择困难症。而诸多的通讯技术中,NFC是一项很独特的技术,也是非常重要的一项技术,至少会成为智能穿戴与智能家居的一个突围方向。

  大部分人对于NFC的认知,应该是来源于科幻片,只是当时很少有人知道这项技术的具体名字。就如其他智能穿戴技术一样,我们借助于科幻片认知到了人可以借助于一些智能化的穿戴设备来拓展人的一些功能,但我们一直感到这离我们有些遥远,直到谷歌发布智能眼镜之后,我们才意识到科幻片的场景已经就在我们身边,已经不再是遥不可及,而是触手可及。

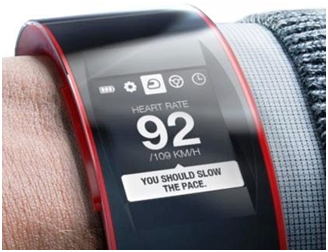

  可穿戴设备与NFC技术的应用场景

  其实NFC技术也是如此,过往我们在一些电影中,看到一些看起来很高大上的科技动作,比如某人在过门禁、乘车、消费或者是交换名片时仅仅是刷一下手机,或者是胸前一枚小小的芯片,就搞定了信息交换的事情。而这种看似高大上的技术,其实很早就潜伏在我们身边,只是我们一直未关注它,直到苹果说它要借助于 NFC技术进入金融支付领域,我们才注意到这项技术的商业化意义与价值。

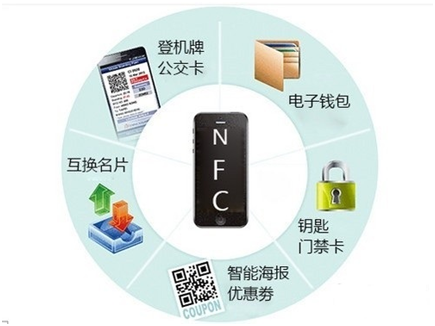

NFC应用领域

  显然NFC的用途远远不止这些,对于智能穿戴产业而言,完全可以围绕NFC技术为核心来开发产品。比如,在公交车站,我们可以对着站牌刷一下智能手表,手表上就马上跳出来这趟公交车的到站时间,以及目前所处的位置,当然还可以在智能手表上显示当前车内的乘客数量与拥挤程度;当我们走过路过,看到感兴趣的演唱会时,只要抬起智能手表,对着海报刷一下,演唱会的时间、地点、票价等信息就呈现在我们的表盘上。

  这还不是最核心的武器,当智能穿戴在智能家居领域,融合进NFC技术之后,我们可以给家政服务员一张带有NFC技术的门禁卡,在约定的时间,用户向门锁发送特定的时间指令后,在特定的这个时间内,家政服务员的卡对着门锁一刷就能实现开锁。当然,在指令之间外的话就失效了。

智能门锁

  当然,对于智能汽车而言,融合智能手表或智能手环的NFC技术,也是一件非常炫酷的事情。我们不再需要为汽车钥匙烦恼,只要我们将NFC技术的芯片融入智能手表中,然后在汽车的门把手上也同样融入配对的NFC芯片,当佩戴着这一特定可穿戴设备的用户走近汽车时,汽车通过NFC近场配对后就会自动解锁。同样,当我们离开车后,不再需要为锁车门而担心,只要用户离开车的近场距离,车门就会自动锁定。

取代车钥匙的智能手表

  不仅如此,我们的学生卡、员工卡,这个卡那个卡之类的,统统装到智能穿戴设备中来,借助于NFC的近场技术进行各项识别。各种公交卡、地铁卡、购物卡之类的,直接装到智能手表或者手环中来,走到哪刷到哪。尤其是POS机加入NFC的支付技术之后,我们就可以在智能手表或者手环上绑定银行卡,坐高铁不用再担心身上补票的现金不够了,抬手一刷即可搞定。可以说NFC技术能覆盖到人们日常生活的方方面面,对于整个物联网时代有着非常深刻的意义。

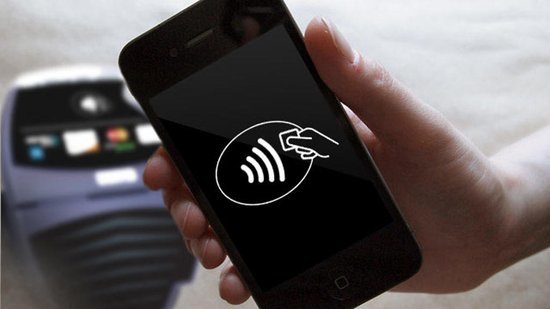

加入NFC技术的智能手机

  NFC技术的工作原理

  讲了这么多,我们还是得来了解下到底NFC是个什么神器。NFC即近距离无线通讯技术。这个技术由非接触式射频识别(RFID)演变而来,由飞利浦半导体(现恩智浦半导体公司)、诺基亚和索尼共同研制开发,其基础是RFID及互连技术。近场通信(NearField Communication,简称NFC)就是这样一种短距高频的无线电技术,在13.56MHz频率运行于20厘米距离内。可以在移动设备、消费类电子产品、PC和智能硬件设备间进行近距离无线通信。

  话说,大概在 2003 年,当时的philips 半导体和Sony 公司计划基于非接触式卡技术,发展一种与之兼容的无线通讯技术。飞利浦派了一个团队到日本和sony工程师一起闭关三个月,修炼一个举世技术出来。果不然,出关之后就联合对外发布关于一种兼容当前ISO14443 非接触式卡协议的无线通讯技术,取名NFC(NearField Communication)。

  NFC通信技术,允许智能设备之间进行非接触式点对点数据传输(目前大部分是在十厘米内)交换数据。相比于其他的电子支付方式而已,由于NFC是基于芯片的近距离通讯支付,因此具有天然的安全优势,这或许会成为智能支付设备的一个突破点。简单点理解,如果说网银、支付宝、微支付等互联网金融的支付手段是基于软件系统,那么NFC则更类似于硬件系统,其安全性显然要比纯软件要高很多。

手机NFC硬件部分

  NFC终端的工作模式

  NFC终端主要的工作模式与恋人之间的状况差不多,无非就是主动式、被动式、双向式。简单点说,就是男追女、女追男,以及相互钟情式,三种模式:

  1.主动式:在主动模式下,NFC的终端可以理解为一个读卡器,主动发出射频场去识别和读/写别的NFC设备信息。

  2.被动式:这个模式正好和主动模式相反,此时NFC终端则可以理解成为一张卡,而不是读卡器,它只在其他NFC设备发出的射频场中被动响应,被读/写信息。

  3.双向式:在此模式下NFC终端双方都主动发出射频场来建立点对点的通信,相当于两个NFC设备都处于主动模式。简单地理解就是,一台NFC终端即具有读写的功能,又具有被读写的功能。

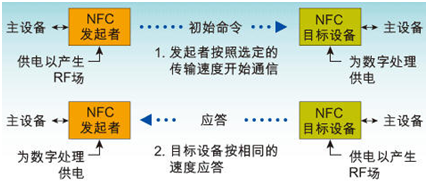

NFC通信过程

  当前,我们常见的NFC工作模式基本都是被动模式。例如,刷手机乘公交、购物等,这些都是将NFC终端理解成为一张卡片,它只在其他NFC设备发出的射频场中被动响应。而对于智能穿戴设备而言,融入NFC技术并不是一件困难的事情,而基于这样的一种信息交互载体将会有效改善我们日益增加的各种卡片生活。

  当然,也不是说NFC技术就完美无缺,它同样也存在这安全隐患,只是隐患相对于当前的其它技术而言要小很多。比如,以超市利用标签的交易支付为例,克隆卡的存在意味着它拥有和该超市有效标签一样的外观,一样的权限,一样的数据。一旦原标签被替换,将直接造成用户的经济损失。但相比于当前的任何一种移动支付技术而言,NFC的安全性能可谓是升级了10倍、100倍以上。

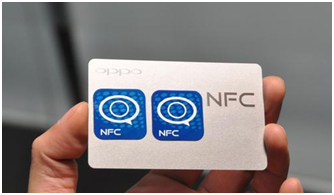

NFC克隆标签

  支付只是NFC的一点

  当前最受大众关注的,无疑为基于NFC的移动支付,但这并不是NFC技术的全部。不论是植入NFC的手机或者是智能手表、手环,其相对于普通的产品而言,具有三方面的明显优势。 一是,加入NFC技术的智能设备可以当成POS机来用,也就是“读取”模式;二是,加入NFC技术的智能设备可以当成一张卡来刷,也就是NFC技术最核心的移动支付功能;三是,加入NFC技术的智能设备可以像蓝牙、Wi-Fi一样做点对点通信。这三方面的优势也正是前文所述的三种模式的具体应用场景。

  在国内,其实NFC技术已经渐趋成熟并日益火热。以运营商为例:中国移动的NFC手机钱包结合了移动、便携等特性,将日常生活中使用的银行卡、交通卡、地铁票、门禁卡等各种电子卡片应用装在具有NFC功能的手机中。中国电信翼支付则通过“惠加油”、“惠购物”、“惠观影”、“易缴费”和“易乘车”五大优惠为用户服务。

  来看组数据

  1、中国人民银行:我国金融IC卡发卡量突破10亿张,2015年将全面应用金融IC卡,这又给NFC支付打了一针强心剂。由于金融IC卡与NFC在受理环境上具有极高兼容性,金融IC卡普及带来的POS机全面更新,也给手机等设备应用NFC进行支付铺平了道路。另外,中国人民银行下发指令,在2015年前,需要将现有的40亿磁条卡成功转化为带芯片的银行卡,这种银行卡将与NFC手机一样,通过接触完成支付,而无需再刷卡。

  2、中国电信翼支付:2014年翼支付交易额突破3500亿元,线下近场支付应用覆盖全国31个省近十万家商场、连锁超市、加油站等商户,服务上亿消费者。从最初的RFID-UIM卡(俗称“辫子卡”)到如今的独立卡号、NFC手机,翼支付以手机近场支付的方式将原本付现金消费,刷银行卡、公交卡、加油卡、购物卡消费,变成了“刷手机”消费。

  3、中国银联:中国银联发布的2014移动互联网支付调查报告显示,通过手机移动支付购买实物商品的受访者占比达到61%,相比2013年提高了16个百分点。

  4、机构预测:2015年全球近场支付交易量将达到4260亿美元,到2017年将有三分之一的移动电话支持NFC近场支付功能,到2018年45%的移动票务收入将来自近场支付服务。

  5、iResearch:2014年,第三方移动支付市场交易规模达到59924.7亿元,较2013年增长391.3%,继续呈现出较高的增长状态。而根据艾瑞预测,2018年移动支付的市场交易规模或将超过18万亿。

  6、iSuppli:根据其预测,在未来的几年NFC必定会迎来井喷式的发展,预计到2015年NFC手机的出货量将达到5.5亿部左右。

预计NFC手机出货量

  以上数据至少告诉了我们六个方面的信息:一是与线下POS打通的应用场景与技术载体已经形成,为可穿戴设备接入支付领域做了有力的铺垫;二是基于手机的NFC支付的体量正在形成,所涉及的商业领域正在不断向生活中的衣食住行方面拓展;三是移动支付的人群正以一个非常高的速度在增长,已经不再依赖于现金或卡为支付载体;四是基于NFC支付技术的金融交易方式在全球受到关注,或将成为新的一种金融支付载体;五是中国移动支付正以惊人的速度在增长,消费者对于购物交易方式已经发生深刻改变;六是基于智能手机的NFC支付技术目前正成为市场关注的焦点,其应用领域、范围正在进一步拓展。

  而这一些数据让我们看到了可穿戴设备在NFC支付技术领域的巨大空间与天然优势。尤其是相比于基于手机的NFC支付,以及轰轰烈烈的二维码支付而言,NFC在支付便捷与安全方面都具有无可替代的优势。

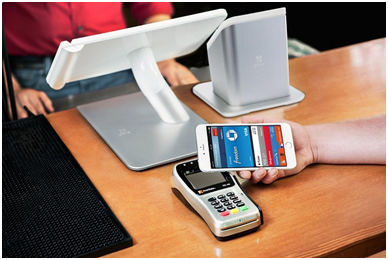

  苹果为何选择NFC技术

  如前文所说,NFC技术尽管存在已有相当长的时间,但真正被大众认知则是由苹果ApplePay推出让NFC支付开始的。而实际上,在公交卡和金融IC卡上的应用方面,中国早已经是NFC支付技术全球最大的应用市场。我们的非接触式公交车,其基础技术都是采用NFC标准技术框架。

  与此同时,在最近几年,整个银行的支付体系中,我们正在完成磁卡到IC卡的跨越,而金融IC卡就是NFC的天然载体。并且与当前的“扫码支付”,或支付宝、微支付等第三方支付相比,NFC的杀手锏在于其安全性,这也是苹果选择NFC技术作为支付技术的关键。

  而另外一方面显然是NFC在全球普及应用的基础商业环境已经具备,这也是苹果借助于NFC技术切入移动支付领域的一个重要考虑因素。

  当然,其最大的优势在于布局了可穿戴设备,而一旦生物识别技术与可穿戴设备进行了充分融合,并由此建立了个人的唯一识别性,那么基于可穿戴设备的NFC支付取代掉当前的各种卡、包的支付方式,可以说将是分分钟的事情。

  NFC VS其他无线通讯

  作为无线通讯技术的一种,既然NFC具有独特的优势,那么我们还得将其与当前主流的蓝牙、红外这两者无线通讯技术做个对比,这样可以更为直观地增加我们对于NFC技术的了解。

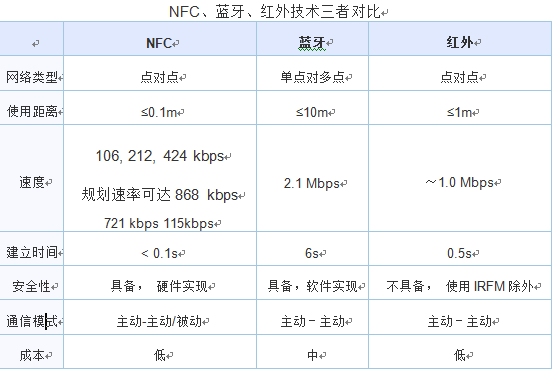

  上表很清晰的让我们看到相比于蓝牙而言,NFC具有成本低,硬件载体安全等天然优势,但其使用距离相比于蓝牙要短很多,而这对于交易支付而言更增加了用户的主动安全性;而与红外相比,其安全性与保密性则更高。

  NFC国内当前的应用状况

  我国首个手机NFC实际使用开始于2006年6月,当时由诺基亚和中国移动、飞利浦、易通卡公司在厦门试点NFC手机支付。用户使用内嵌NFC模块的诺基亚3220手机,可在厦门市任何一个易通卡覆盖的营业网点(公交汽车、轮渡、电影院、快餐店)进行手机支付。如今在北京以及大部分的一线城市,用户都可以使用指定的NFC手机实现刷手机来乘坐公交地铁,一些城市甚至还支持在超市餐饮,以及其他一些小额消费的支付方面进行交易。

  不仅如此,凤凰云科技所开发的刷刷手环,售价168元,戴上它,用户不仅可以监测运动等健康方面的工作,还可以直接刷刷坐地铁、公交车等。可以说,目前基于可穿戴设备的NFC支付技术已经受到关注,并在一些领域被应用。尽管目前的使用范围还比较局限,但我认为这或许是当前一些智能穿戴产业从业者的一个突破方向,也就是借助于智能手表或手环切入移动支付领域。

  基于可穿戴设备的NFC支付在国内发展的阻力

  任何一项替代性技术的发展,必然会对当前的商业生态进行重构,在这个过程中必然会出现来自于之前商业生态的各种阻力。同时,由于新技术在发展过程中需要探索,行业之间的规范未形成,必然会带来各自为政的局面。我认为阻碍可穿戴设备NFC支付技术商业化普及过程中最大的阻力,将会来自于以下几个方面:

  一、利益格局重塑的阻力

  当前,以银联、支付宝、财付通等主导的支付系统,其核心就是直接围绕着支付这一“真金白银”的流通渠道,没有一项商业行为比切入现金流环节来得更为直接,因此各方的博弈可想而知。尤其对于可穿戴设备产业而言,目前缺乏一些巨头,如果当凭创业公司的力量,不是说搞不出这些技术或产品,而是很难形成整个线下支付的神态闭环系统。

  当然,另外一种可能就是由银联、支付宝、财付通等当前的支付巨头主导,或是进入可穿戴设备领域,或是直接收购相关的可穿戴设备企业,从而直接转换,这将会促使NFC在商业支付领域生态氛围快速形成。

  巨头进入的另外一个好处,当然是大象起舞时,蚂蚁将会获益。只要基于可穿戴设备支付的这些氛围形成,那么各种垂直的,各种区域的细分市场就会快速形成,可穿戴设备的从业者们将能从中获得共同分享新商业的成果。

  如果这些巨头短时间不进入以可穿戴设备为载体的NFC支付技术领域,必然会以其当前的商业生态为新技术,或者给新进入者们设置壁垒。原因非常简单,因为这是真金白银的事情,是商业命脉的事情。

  但从长远来看,不论是从与不从,基于可穿戴设备的支付将会取代当前的各种交易支付方式,并成为商业流通交易环节的主流。

  二、各自为政相互制约

  当前可穿戴设备产业之所以在商业化的道路上困难重重,其中一个非常关键的原因就是行业从业者们缺乏合作心态。就以最简单的APP系统来看,不论大小厂家都希望自己搞台服务器,自己搞个系统,自己搞个算法,自己搞个APP,各种厂家之间还相互不兼容,采集的数据被碎片化得毫无价值。

  同样,在可穿戴的NFC支付领域,也将面临同样的问题。在NFC产业链条下的各个厂商都在争取自己能成为NFC技术的主导,而在这个过程中各个厂商相互制约,从而为NFC的普及造成了一定的不利影响。目前NFC技术看得见的最大的蛋糕就是近场支付这一个环节,尽管在日本、韩国都已经被成功应用,但在国内,目前还处于各自为政相互制约的这样一种局面中。这给本身就还未普及的新技术带来了困扰,制约了商业化应用的普及速度。

  三、标准缺失商业基础待完善

  正如可穿戴设备产业本身的标准缺失一样,基于可穿戴设备的NFC支付领域,其标准也处于缺失状态。而这种标准的缺失,一方面会影响与制约行业的发展与普及;另外一方面会影响公众的信任度。同时造成资源的浪费,很难在短期内有效地搭建产业生态链。

  因为这种支付技术要普及,必然离不开线下商业环境的支持,至少说各种商业活动的交易点都能有相应的支持设备,以支持可穿戴设备的交易支付。只有这样,才能让可穿戴设备真正成为未来商业交易活动的支付中心。

  基于NFC技术可穿戴设备的未来应用展望

  基于智能穿戴的NFC技术不仅仅是在金融支付领域大有作为,其在整个生活与商业环节中有着不可替代的作用。这种技术将在很大程度上改变我们的生活,以及当前的各种商业、管理方式,真正带我们进入一个全新的智能穿戴时代。

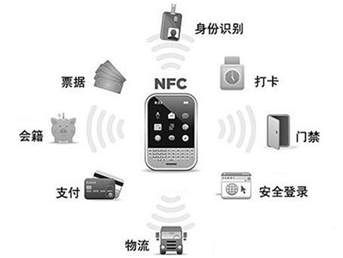

NFC未来应用领域

  NFC在企业中的应用:最简单的就是出勤与门禁的管理,只要对着智能手表或者智能手环刷一刷,上下班,出入门全部搞定。不仅如此,基于智能手表还可以直接看到各种工作中与我们相关的信息,比如会议的通知与提醒,工作流程的提醒等。

  NFC在城市管理中的应用:最简单的就是城市停车管理系统,不论是商场还是路边,只要抬起手,刷下智能手表就搞定了。不再需要繁琐的人员收费管理,有效改善与提高公共管理的水平。当然,各种发票什么的,也统统可以装到手表中来,要用的时候对着刷刷就过去了。不仅如此,连高铁补票也变得简单了,乘客不再需要为没有带足现金而烦恼补票的事情,只要对着POS机刷刷就搞定。

  NFC在零售购物中的应用:这个几乎就不用太多阐述了,各种交易都只需要抬起手刷刷就搞定,不论是去商场购物,还是到自动售货机购物,或是到餐厅吃饭。不仅如此,各种优惠券、会员卡什么的,统统装到智能手表中来,用到的时候就自动跳出来助我们少付钱一臂之力。

  NFC在智能家居中的应用:这个前面讲到过,融合NFC的手环,当我们到家的时候,抬起手刷一刷就搞定,不再需要为忘记带钥匙而烦恼。当然,汽车钥匙也不在话下,直接装到手表中来。另外,这家里的开关,或者其他一些电子设备控制之类的,都可以通过抬起手刷一刷来实现开关的控制工作。

  未来,正如智能穿戴改变世界一样,基于其所融入的NFC技术同样将改变我们的生活,让我们共同努力,迎接着智能穿戴时代的到来。
