“形象图文+逼格公式”带你秒懂NFC天线与电路匹配
录入:edatop.com 点击:
关于NFC天线设计在网站上可以找到专门的论文,而天线电路匹配的测试及计算也有专门Application Note文档,但那是‘攻城狮’的菜。安特讯在这里只是为了让普通爱好NFC的‘滴’粉们对NFC天线及电路匹配有个形象的认识,提高逼格。

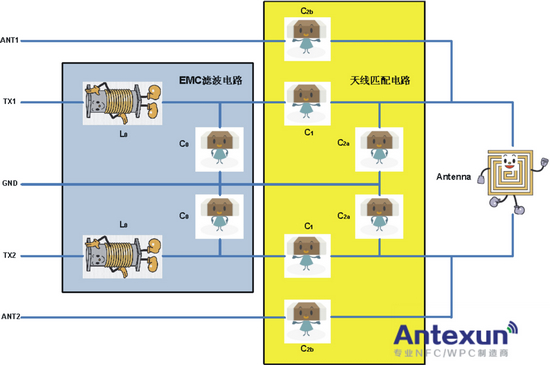

下面的这张图就是整个天线及相关电路的示意图。
天线:

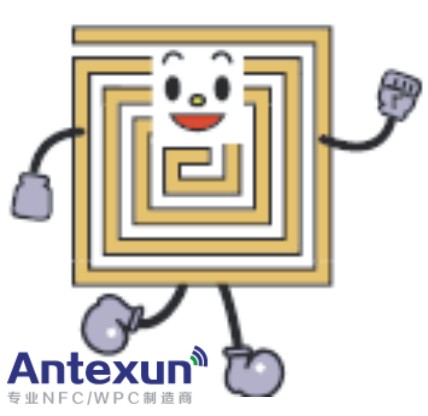

如果你的应用环境好(周边没什么金属物),天线可能只会是简单的几个圈(如下图)。

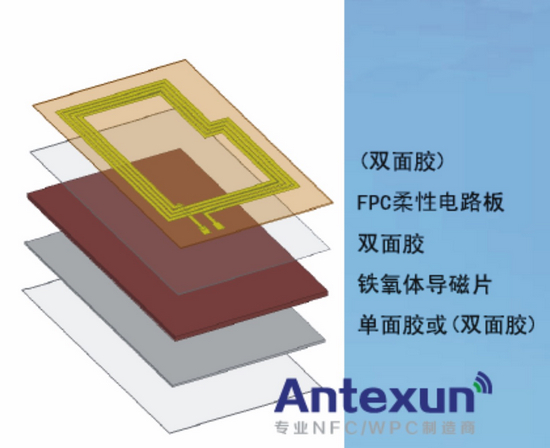

如果你的应用环境差(周边有金属,且距离天线近),那么天线可能会这样(如下图)。
天线逼格公式:我们的天线有多薄、尺寸有多小、刷卡识别率多高、距离多远。
电路匹配:

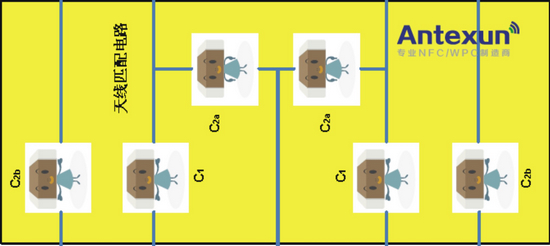

我们的‘攻城狮’大多数的时间会在黄色区域不断调整容值以达到想要的频点。

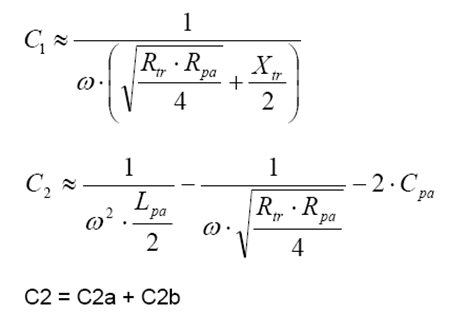

天线匹配逼格公式:
EMC滤波电路:
兰色区域则是安规测试时需要动到器件。

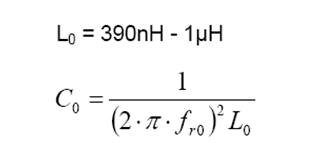

EMC滤波逼格公式:
也许你觉得太粗糙了,毁了心中‘女神’形象,那就用逼格的公式吧。(安特讯--J.W.Lau供稿)
