英飞凌SLE66R01PN蓝牙触发方案介绍

录入:edatop.com    点击:

  作为一款符合ISO14443A协议和NFC Forum Type 2 Tag标准的 NFC标签芯片,英飞凌SLE66R01PN带有128Bytes的用户存储容量,7Bytes的UID,1万次以上的数据读写次数和10年的数据保存时间。

  蓝牙配对功能是目前NFC Forum Type 2 Tag标签的主流应用领域,而大部分应用方案都是采用类似于下图1的不带触发功能的设计。工作前提是蓝牙模组处于开启状态,在NFC标签端存储蓝牙MAC地址,通过NFC匹配蓝牙MAC,以达到蓝牙配对的目的。

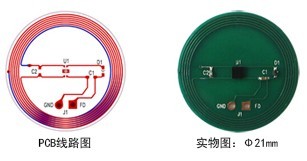

NFC PCB线路图

  而在另外一些产品应用中,需要通过NFC功能触发蓝牙模组的开启,实现蓝牙配对。SLE66R01PN芯片本身不带FD触发管脚,所以就如何实现触发功能,下面简单的介绍几种对比方案(芯片采用2.0x2.0x0.50mm,QFN 4脚封装)。注:J1引脚连接到蓝牙模组端MCU的GPIO口。

  方案一:需接外围电路,如图2。

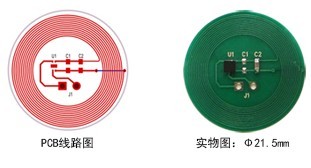

NFC 蓝牙

  引脚J1输出电压是以交流的方式输出,如果要实现触发功能还需要在蓝牙模组电路上添加整流电路,再连接到蓝牙模组MCU的GPIO上。

  方案二:三极管开关触发,如图3

三极管开关触发

  需要外接电源(蓝牙模组端电源)作为触发信号,而标签端的电场能量作为控制三极管的一个开关信号,从而实现触发,而此时引脚J1输出的为外接电源电压。

  方案三:二极管稳压触发,如图4。

二极管稳压触发

  原理是电场能量通过二极管砍波、电容滤波实现输出一个稳定触发功能。二极管稳压触发模块是目前这类触发方案中性价比最高的一个,不需要外接电源,简化了蓝牙模组端的电路设计。

  在实际电路中,蓝牙模组MCU的工作电压一般为1.8V-3.6V,方案三J1引脚输出的电压通过调节可以稳定在1.8V-3.3 V左右,从而实现稳定触发的功能。如图5(带触发功能NFC模块与蓝牙模组连接图)

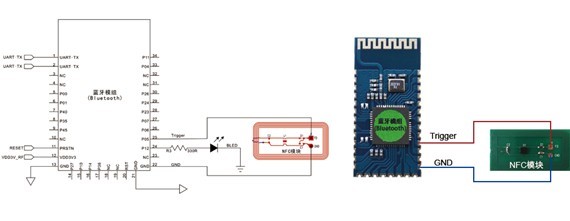

带触发功能NFC模块与蓝牙模组连接图

  与目前市场上带FD输出管脚的NFC芯片相比,SLE66R01PN在Bom和电路设计上并没有劣势。因为带FD输出功能的NFC芯片在使用触发功能时,也需要在标签或蓝牙模组电路上增加一个上拉电阻实现触发功能,因为此类芯片的FD输出是开漏输出,需要蓝牙模组端电源作为触发信号,如果不加上拉电阻的话,依然无法实现触发功能。

  随着可穿戴产品、耳机、互动游戏标签等低功耗设计要求产品的市场需求不断增加,带触发功能的NFC标签产品市场将不断扩大。
