魅族MX3无法读取NFC标签的兼容性选择分析

录入:edatop.com    点击:

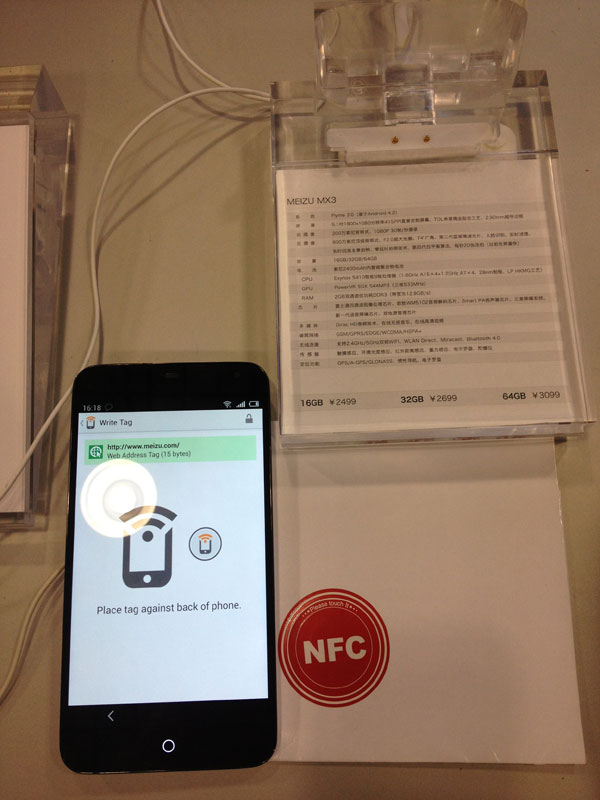

很多魅族MX3用户刚刚拿到新手机后都想使用一下新配备的NFC功能,可惜的是购买的NFC标签无法正常使用,或者使用时提示您正在使用的NFC标签不兼容。

2013-10-16-16.18.48

NFC芯片的分类

目前主要的NFC芯片分两种:

1.NXP Mifare Classic 1K (或者复旦F08,复旦F08那条生产线就是买的NXP的,所有东西可以说是一模一样,普通用户使用起来基本没有区别,然后F08的价格是NXP原装的1/10,所以目前中国90%是用的F08)

2.NXP Ntag203 (也就是NFC之家的兼容王系列是NXP最新推出最新的支持所有NFC手机的专用NFC芯片)

为什么有些NFC标签不兼容魅族MX3呢?

原因是魅族MX3内置的是Broadcom家的NFC硬件,而Broadcom的NFC芯片要求必须支持最新的NFC协议才能兼容,这个协议是最近才发布的,而NXP Mifare Classic 1K已经上市了有5年以上了,简单的说Broadcom没有做到向下兼容,所以必须要NXP最新的Ntag203芯片的NFC标签才行。

PS:黑莓、魅族MX3、Nexus4、三星S4、三星Note3、2013版Nexus7都是使用的Broadcom的硬件,都需要NXP的Ntag203芯片才能支持

关于NTAG203(NFC之家的兼容王系列)

是否有能与这些设备百分百兼容的NFC标签呢?回答是“YES”,NXP Ntag203芯片就可以!参数如下:

1. 168 bytes of total memory, divided in 42 pages (4 bytes each)

2. 144 bytes of user r/w memory area, divided in 36 pages (4 bytes each)

3. Field programmable read-only locking function per page for first 64 bytes

4. Field programmable read-only locking function per block

5. 32-bit user definable One-Time Programmable (OTP) area

6. 16-bit counter

7. Data retention of 5 years

8. Write endurance 10000 cycles

9. NFC Forum Tag 2 Type compliance(NTAG203 IC provides full compliance to the NFC Forum Tag 2 Type technical specification and enables NDEF data structure configurations.
Security)

PS:重点是第2点144个字节的容量,第9点支持最新的NFC协议 NFC Forum Tag 2 Type

关于NXP(恩智浦)

恩智浦还是应用于智能电子标签、电子标牌及相应读卡(读写器)器元件的IC设计和制造领域的全球领导者,截至目前已售出超过45亿片RFID芯片。恩智浦自1988年涉足RFID业务以来,业已开发出最齐全的IC产品组合(LF HITAG、HF ICODE和MIFARE、UHF UCODE、NFC NTAG),涵盖了所有RFID相关频段。
