EnOcean-自获能无线电技术

录入:edatop.com    点击:

EnOcean无线自获能技术由德国易能森公司(EnOcean GmbH)开创,致力于绿色节能建筑、智能家居、工业自动化、文物古迹无破坏性电气改造等项目的低功耗无线无源解决方案。2012年3月,EnOcean无线通信标准被采纳为国际标准“ISO/IEC 14543-3-10”。

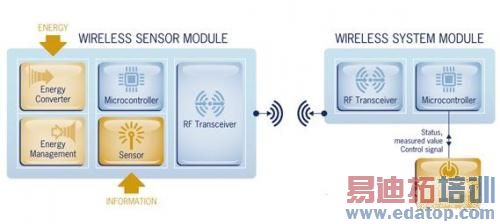

EnOcean自获能无线电技术

自获能技术是EnOcean技术在与其它低功耗无线电标准竞争中最大的优势。所有的EnOcean无线电模块都不需要再安装电池。设想一下,在一栋采用EnOcean无线自获能技术解决方案的建筑中,不仅可以像基于别的低功耗无线电协议标准的电器设备那样省去大量的布线成本,同时还可以省去大量的锂电池成本以及更换锂电池的人工成本。EnOcean自获能技术的能量来源于机械能、光能/太阳能、温差能、人体能量等周围环境的能量。

同时,EnOcean无线电技术为了能够达到无需外接电池的要求,每一个协议设计、每一块半导体工艺、每一条程序的编写都经过悉心的钻研,从而使得微小的能量能够满足我们全部的无线电功能实现。

EnOcean无线电标准采用315MHz、868MHz、902MHz(在中国大陆主要是868MHz)的民用开放频段,无需另行申请,同时避开了拥挤的2.4GHz可能造成的干扰。EnOcean无线电信号的传输速率是125kB/s,传输占空比仅为1ms。另外,为了避免无线信号在传输过程中发生冲突或干扰,EnOcean传感器会在第一个子报文传出后的40ms内随机重新发送两个相同的子报文,这就大大降低了数据由于干扰丢失的几率,这也是别的无线电协议所不可比拟的优势。

为了尽可能降低功耗,并降低用户开发难度,EnOcean标准并未采用在实际应用中很少使用的无线自组网技术。而是采用是最简单易行的星形拓扑结构。在实际应用中可以用一个中心节点接收到很多个无线传感器和开关发送的信号并进行集中处理。同时,每一个EnOcean模块都带有唯一的32位ID,以便于各个不同厂商生产的EnOcean设备统一读取和管理应用。

作为开放协议,EnOcean技术可以和KNX、Modbus、BACnet以及Internet、WIFI等实现无缝对接。目前市场上已经有很多EnOcean转各种协议技术的网关。

edatop.com

德国易能森公司简介

德国易能森公司是EnOcean技术的开创者,也是现在国际市场上基于EnOcean技术核心芯片的唯一生产者。该公司的前身是西门子无线无源研究部门,于2001年从西门子独立。

目前该公司基于EnOcean技术的产品主要有:

1.PTM210机械按压开关内核,该开关采用按压发电的电能讲1字节的数据位以及32bit的ID发送出去。该开关内核共可以发送16种不同的控制命令。
2.STM300,该芯片是用于客户自己设计无线传感器的控制芯片,内置电源能耗管理,可以大大提高电源利用率。同时客户可以使用EnOcean公司开发的配套开发软件,甚至不需要任何程序的修改就可以完成一个新的传感器的设计。
3.STM330+HSM100,这是EnOcean公司开发的温湿度传感器,客户只需要按照自己的需求实际外壳即可。
4.TCM300&TCM320,这是EnOcean接收芯片。客户只需按照用户手册搭建外围电路,无需再开发即可完成接收等功能。当然如果客户还想用此芯片实现自己想要实现的功能,EnOcean公司提供了足够多基于C语言的Examples供客户学习。

edatop.com

易能森联盟简介

易能森联盟(EnOcean Alliance)是成立于2008年的全球性的非营利性技术联盟。由全球领先的建筑业知名企业组建,成员包括:西门子、GE、霍尼韦尔、德州仪器、罗姆半导体、法国尚飞、德国思默康、德国万可、德国科特贝德等。易能森于2012年起正式进入中国,包括同方泰德、南京天溯、宁波杜亚、成都英泰力、深圳绿拓、深圳慧锐通、北京沃克森、北京赛易科等一部分优秀的中国企业也相继加入易能森联盟,研发生产基于EnOcean无线无源技术的智能楼宇及智能家居系统,共享EnOcean创新科技带来的绿色与节能。

易能森联盟的使命是通过众多互相兼容的基于EnOcean标准化技术的产品促进绿色智能建筑和工业自动化的发展。易能森联盟的愿景是利用自获能的无线传感系统,创造一个更美好、更安全、更节能、更经济、更环保的世界。

同时基于EnOcean技术的易能森联盟成员产品都可以做到无缝对接,这就对客户的电气安装方案提供了最大的灵活性。

EnOcean技术方案的优势

综上所述,应用EnOcean技术方案的优势可以总结如下:

1.安装简易
易能森联盟提出一句口号:绿色智能化一个房间比打扫一个房间更快。在过往的酒店改造项目中,大部分都是在一天中客人退房到下一位客人入住的间隙时间内改造完成的。

2.无需更换电池
由于EnOcean技术无需电池,自然也就无需更换电池。

3.所有易能森联盟成员设备完全兼容
由于所有易能森联盟成员生产的设备都是严格按照EnOcean协议标准,所以,在实际应用中,终端客户可以分别采购不同厂商的设备来搭建自己想要的智能系统。

4.抗干扰能力强
由于EnOcean技术避开拥挤的2.4G频段,同时结合自身技术优势,是的EnOcean技术具有天然的抗干扰能力强的优点。
