认识射频功率放大器RFPA

射频功率放大器RFPA的功能

射频功率放大器RFPA是发射系统中的主要部分，其重要性不言而喻。在发射机的前级电 路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐 射出去。为了获得足够大的射频输出功率，必须采用射频功率放大器。功率放大器往往是固定设备或终端的最昂贵、最耗电、效率最低的器件。

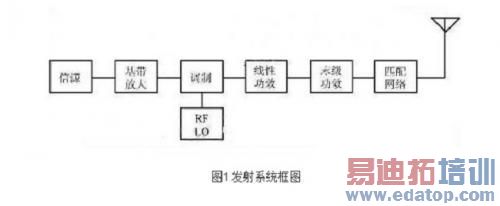

在调制器产生射频信号后，射频已调信号就由RFPA将它放大到足够功率，经匹配网络，再由天线发射出去。

edatop.com

放 大器的功能，即将输入的内容加以放大并输出。输入和输出的内容，我们称之为“信号”，往往表示为电压或功率。对于放大器这样一个“系统”来说，它的“贡 献”就是将其所“吸收”的东西提升一定的水平，并向外界“输出”。这一“提升的贡献”，即为放大器存在的“意义”所在。如果放大器能够有好的性能，那么它 就可以贡献更多，这才体现出它自身的“价值”。如果放大器的初始“机制设计”存在着一定的问题，那么在开始工作或者工作了一段时间之后，不但不能再提供任 何“贡献”，反而有可能出现一些不期然的“震荡”，这种“震荡”，对于外界还是放大器自身，都是灾难性的。

射频功率放大器RFPA的分类

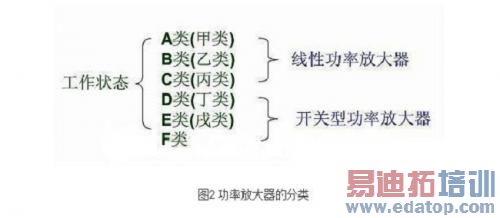

根据工作状态的不同，功率放大器分类如下：

edatop.com

射 频功率放大器的工作频率很高，但相对频带较窄，射频功率放大器一般都采用选频网络作为负载回路。射频功率放大器可以按照电流导通角的不同，分为甲 （A）、乙（B）、丙（C）三类工作状态。甲类放大器电流的导通角为360°，适用于小信号低功率放大，乙类放大器电流的导通角等于180°，丙类放大器 电流的导通角则小于180°。乙类和丙类都适用于大功率工作状态，丙类工作状态的输出功率和效率是三种工作状态中最高的。射频功率放大器大多工作于丙类， 但丙类放大器的电流波形失真太大，只能用于采用调谐回路作为负载谐振功率放大。由于调谐回路具有滤波能力，回路电流与电压仍然接近于正弦波形，失真很小。

除了以上几种按照电流导通角分类的工作状态外，还有使电子器件工作于开关状态的丁（D）类放大器和戊（E）类放大器，丁类放大器的效率高于丙类放大器。

射频功率放大器RFPA的性能指标

射频功率放大器RFPA的主要技术指标是输出功率与效率，如何提高输出功率和效率,是射频功率放大器设计目标的核心。通常在射频功率放大器中，可以用LC谐振回路选出基频或某次谐波，实现不失真放大。总体来说，放大器的评判大概存在着如下指标：

增益:这是输入和输出之间比值，代表着放大器的贡献。好的放大器，都是在其“自身能力的范围内”，尽可能多的贡献出“产出”。

工作频率:这代表着放大器对不同频率信号的承载能力。

工作带宽:这决定着放大器能够在多大范围内产生“贡献”。对于一个窄带放大器来说，其自身设计即便没有问题，但是其贡献可能是有限的。

稳定性：每一个晶体管都存在着潜在的“不稳定区域”。放大器的“设计”需要消除这些潜在的不稳定。放大器的稳定性包括两种，潜在不稳定和绝对稳定。前者可能 在特定条件和环境下出现不稳定现象，后者则能够保证在任何情况下保持稳定。稳定性问题之所以重要，是因为不稳定意味着“震荡”，这时放大器不但影响自身， 还会将不稳定因素输出。

最大输出功率：这个指标决定着放大器的“容量”。对于“大的系统”来说，希望他们在牺牲一定的增益的情况下能够输出更大的功率。

效率：放大器都要消耗一定“能量”，还实现一定的“贡献”。其贡献与消耗之比，即为放大器的效率。能够贡献更多消耗更少，就是好的放大器。

线性：线性所表征的是放大器对于大量输入进行正确的反应。线性的恶化表示放大器在过量的输入的状态下将输入“畸变”或“扭曲”。好的放大器不应该表现出这种“畸形”的性质。

射频功率放大器RFPA的电路组成

放大器有不同类型，简化之，放大器的电路可以由以下几个部分组成：晶体管、偏置及稳定电路、输入输出匹配电路

1、晶体管

晶 体管有很多种，包括当前还有多种结构的晶体管被发明出来。本质上，晶体管的工作都是表现为一个受控的电流源或电压源，其工作机制是将不含内容的直流的能量 转化为“有用的”输出。直流能量乃是从外界获得，晶体管加以消耗，并转化成有用的成分。一个晶体管，我们可以视之为“一个单位”。不同的晶体管不同的“能 力”，例如其承受功率的能力有区别，这也是因为其能获取的直流能量的能力不同所致；例如其反应速度不同，这决定它能工作在多宽多高的频带上；例如其面向输 入、输出端的阻抗不同，及对外的反应能力不同，这决定了给它匹配的难易程度。

2、偏置及稳定电路

偏置和稳定电路是两种不同的电路，但因为他们往往很难区分，且设计目标趋同，所以可以放在一起讨论。

晶 体管的工作需要在一定的偏置条件下，我们称之为静态工作点。这是晶体管立足的根本，是它自身的“定位”。每个晶体管都给自己进行了一定的定位，其定位不同 将决定了它自身的工作模式，在不同的定位上也存在着不同的性能表现。有写定位点上起伏较小，适合于小信号工作；有些定位点上起伏较大，适合于大功率输出； 有些定位点上索取较少，释放纯粹，适合于低噪声工作；有些定位点，晶体管总是在饱和和截至之间徘徊，处于开关状态。一个恰当的偏置点，是正常工作的础。

稳定电路一定要在匹配电路之前，因为晶体管需要将稳定电路作为自身的一部分存在，再与外界接触。在外界看来，加上稳定电路的晶体管，是一个“全新的”晶体管。它做出一定的“牺牲”，获得了稳定性。稳定电路的机制能够保证晶体管顺利而稳定的运转。

3、输入输出匹配电路

匹 配电路的目的是在选择一种接受的方式。对于那些想提供更大增益的晶体管来说，其途径是全盘的接受和输出。这意味着通过匹配电路这一个接口，不同的晶体管之 间沟通更加顺畅，对于不同种的放大器类型来说，匹配电路并不是只有“全盘接受”一种设计方法。一些直流小、根基浅的小型管，更愿意在接受的时候做一定的阻 挡，来获取更好的噪声性能，然而不能阻挡过了头，否则会影响其贡献。而对于一些巨型功率管，则需要在输出时谨小慎微，因为他们更不稳定，同时，一定的保留 有助于他们发挥出更多的“不扭曲的”能量。

射频功率放大器RFPA的性能指标

射频功率放大器RFPA的主要技术指标是输出功率与效率，如何提高输出功率和效率,是射频功率放大器设计目标的核心。通常在射频功率放大器中，可以用LC谐振回路选出基频或某次谐波，实现不失真放大。总体来说，放大器的评判大概存在着如下指标：

增益:这是输入和输出之间比值，代表着放大器的贡献。好的放大器，都是在其“自身能力的范围内”，尽可能多的贡献出“产出”。

工作频率:这代表着放大器对不同频率信号的承载能力。

工作带宽:这决定着放大器能够在多大范围内产生“贡献”。对于一个窄带放大器来说，其自身设计即便没有问题，但是其贡献可能是有限的。

稳定性:每一个晶体管都存在着潜在的“不稳定区域”。放大器的“设计”需要消除这些潜在的不稳定。放大器的稳定性包括两种，潜在不稳定和绝对稳定。前者可能 在特定条件和环境下出现不稳定现象，后者则能够保证在任何情况下保持稳定。稳定性问题之所以重要，是因为不稳定意味着“震荡”，这时放大器不但影响自身， 还会将不稳定因素输出。

最大输出功率:这个指标决定着放大器的“容量”。对于“大的系统”来说，希望他们在牺牲一定的增益的情况下能够输出更大的功率。

效率:放大器都要消耗一定“能量”，还实现一定的“贡献”。其贡献与消耗之比，即为放大器的效率。能够贡献更多消耗更少，就是好的放大器。

线性:线性所表征的是放大器对于大量输入进行正确的反应。线性的恶化表示放大器在过量的输入的状态下将输入“畸变”或“扭曲”。好的放大器不应该表现出这种“畸形”的性质。
