利用WiMAX SoC设计多扇区基站

录入:edatop.com    点击:

WiMAX 802.16-2004基带SoC可用于构建更具经济效益的2GHz~11GHz许可或免许可频段的用户站和基站。基站采用TDD或FDD技术与用户站进 行通讯。基站的类型包括微微、微以及多扇区基站。本文简要介绍了TDD和FDD两种模式的基站参考设计,并分析了采用富士通WiMAX SoC参考板进行多扇区基站设计的方案。

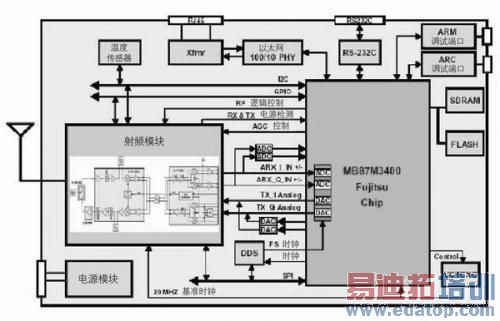

图1 TDD模式的富士通WiMAX SoC参考设计(采用内置处理器)

TDD基站参考设计

采用WiMAX So

C参考板可以设计一个单扇区或多扇区WiMAX基站,这种参考板可 设置成支持TDD或FDD模式。一般来讲,一个运营商级基站需要一个高性能的外置处理器,在TDD基站中,通信信道的上行和下行线路均可使用单频率。这种 单频率操作是通过时间来实现的——将信道调快,直到发送器和接收器中出现连续的信息流。TDD模式的主要优点在于信道的时间占有率可以调整,使它能够容纳 上行或下行线路的不对称流量。由于信道的空闲时间减少,使它的效率比FDD更高,因为在FDD中,部分信道的空闲时间往往会在流量不对称的情况下出现。 TDD模式的富士通WiMAX SoC参考设计如图1所示,该方案采用的是芯片内处理器。

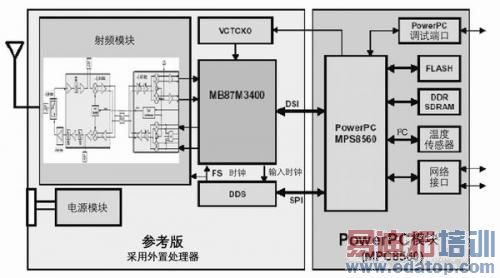

图2  TDD模式的基站参考设计(采用外置处理器)

用WiMAX SoC设计多扇区基站

参考设计中的主要模块包括无线通讯板、 WiMAX SoC、以太网和串行端口、电源模块以及时钟发生电路。应用软件和MAC功能采用板上闪存和SDRAM。DDS为ADC和DAC提供采样时钟,不过,只有 在设计必须支持多信道带宽时才会用到。如果信道带宽是固定的,可以用一个简单的时钟源取代DDS,以降低成本。采用外置处理器的富士通TDD基站参考设计 如图2所示。

外置处理器通过DSI总线与WiMAX SoC连接。在这种应用中,外置处理器可以用来运行大多数的802.16-2004 MAC子层功能,以及复杂运营商级基站的网络管理、配置、安全管理、错误和性能监控和额外用户应用。芯片内辅助处理器用来运行MAC子层(下层MAC)的 一组对时间敏感的功能。如图2所示,外置处理器提供了SPI、I2C、软件调试端口、DSI和以太网MAC模块。


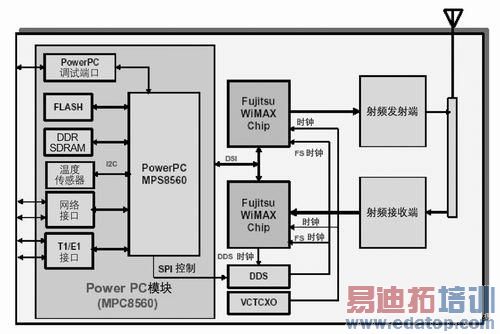

            图3  全双工FDD模式基站参考设计(采用外置处理器)

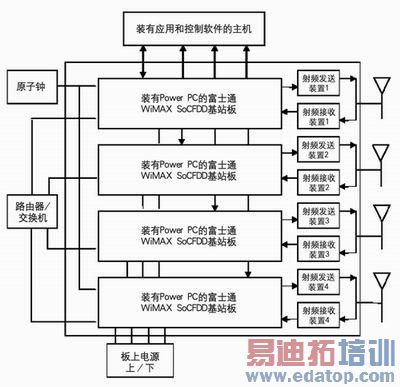

          图4  多扇区基站的设计
