华为TD-LTE智能有源天线有效破解天面受限难题

目前，中国移动2013年4G(TD-LTE)一期主设备招标已进入尾声，即将展开全国大规模建设，各个省份已陆续开展站点勘察设计工作，由于中国移动是典型多制式、多频段组网，天面受限成为各省公司站点规划中普遍面临的一大难题。针对该问题，华为联合中国移动推出基站射频单元（RRU）与天线一体化设计的智能有源天线AAU，在现有TD-SCDMA的F/A频段站点上，只需替换一面天线，无需新增模块即可完成D频段的TD-LTE站点部署，成为破解天面受限难题的一大利器。

智能有源天线技术是未来移动网络站点型态的重要发展趋势，可有效解决由于网络制式、频谱带宽不断增加所带来的站点建设日趋复杂的问题。自2010年起，华为便与沃达丰开始了相关技术研究并取得巨大进展，在2013年巴塞罗那移动世界大会（MWC2013）实现了首次发布。华为AAU解决方案结合运营商需求，可以满足网络平滑演进到HSPA+/LTE而无须添加额外天线模块，在确保网络性能优异的条件下，实现网络快速部署，并最多可节省75％的模块数量。

目前华为FDD制式的AAU解决方案已经在英国、德国、南非、俄罗斯、土耳其和加拿大等全球10多个国家进行成功商用和试点部署，从工程、安装和性能等方面进行了验证，得到了海外运营商的普遍认同。

中国移动现网的室外宏基站有GSM900M、DCS1800M、TD-SCDMA F频段和A频段，共计2种制式4个频段，现有站点天面空间非常紧张，大中型城市的中心城区部分站点模块数高达18个（9面天线和9套RRU），共建站点上 的模块数甚至更多。据统计，大中型城市现网至少20%以上（部分城市甚至高达50％）站点新增天面存在困难。

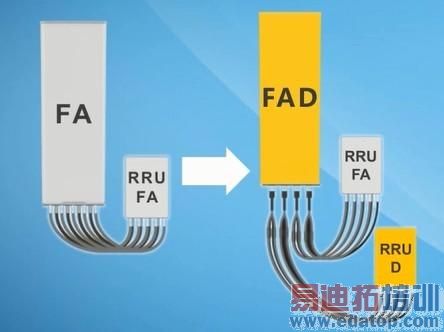

在现有TD-SCDMA站点基础上部署TD-LTE D频段有两种方案，其一是新增加D频段天线和D频段RRU（图一）；其二是将现网TD-SCDMA的FA频段天线替换为FAD三频天线，新增D频段RRU， 原F/A频段RRU和D频段RRU通过集束电缆与天线连接（图二）。两种方案都需要新增模块，同时需要制作多套防水头、安装大量射频线缆，施工复杂，损耗大。

图一：D频段新建方案一                       图二：D频段新建方案二

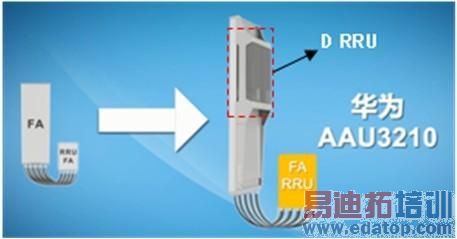

图三：华为创新方案

华为智能有源天线AAU3210方案，是将集成TD-LTE D频段射频单元的F/A/D三频天线，替换现网F/A频段天线，再通过馈线与原TD-SCDMA F/A频段RRU（无论是同厂家还是异厂家）相连接即可完成TD-LTE的D频段新建，与原天面相比，没有模块数量增加（图三），同时因AAU天线面积与 传统无源天线相同，最大迎风面保持一致，站点原有抱杆可利旧使用。

继7月份华为与广东移动合作在深圳完成首次TD-LTE AAU测试后， 近期又分别在杭州TD-LTE精品网区域、无锡密集城区和长沙大学城进行了AAU试点。在杭州，AAU安装在浙江省音乐厅站点，站点位于西湖风景区附近， 业务需求量大，同时站点覆盖的路面为杭州TD-LTE网络VIP演示路线的一部分，长期承担演示任务，是杭州市的名片，部署AAU后，TD-SCDMA网 络覆盖和性能未受影响，与原网络保持一致，TD-LTE网络开启F+D载波聚合特性，单用户峰值速率达到203Mbps；在无锡，AAU部署在密集城区的 移动大楼，D频段TD-LTE覆盖区域下载速率最大达78.55Mbps，平均速率达44.20Mbps，同时有源天线可以提供F/D频段独立电调，便于 调整网络覆盖、解决密集城区网络干扰问题；在长沙，选择湖南师大宿舍区进行部署，试点验证AAU可以实现F频段和D频段同覆盖，对于未来TD-LTE容量 需求较大的校园区域，AAU可有效应对业务增长需求。

为服务于中国移动TD-LTE部署，华为在2013年推出系列新形态基站，包括小型原子站Atomcell、新型室分产品LampSite、FAD 三频合一的刀片式RRU和AAU等，提供室内、室外全场景立体式的TD-LTE组网方案。其中，AAU作为一款宏基站创新型态，成功解决了天面受限场景下 的D频段TD-LTE部署难题，助力中国移动4G网络的快速和高质量部署。
