高集成度数字电视射频接收芯片简化设计

中国数字电视产业的蓬勃发展带动了对高性能、低功耗射频接收芯片的巨大需求，但在该领域，由于射频技术、实现复杂度、标准及成本等方面的挑战，中国的数字电视产品中过去大多采用的是国外半导体厂商的芯片。为改变这一市场状况，锐迪科微电子(RDA)推出了应用于地面数字电视接收的高性能射频接收芯片RDA5880，这是在国内该领域首颗成功上市的芯片，它标志着中国厂商首次打破了国外芯片对该市场的垄断。

高性能射频接收器IC应具备高集成度、低功耗、低噪声、高灵敏度等特性，同时尽可能减少电路中的元件数量以降低成本。RDA5880芯片采用CMOS工艺，QFN32 5×5mm封装，片外器件极少，具备高集成度的特点。支持自动增益控制模式，能够支持目前主流的数字电视广播传输标准(包括DVB-T、DVB-C、ATSC、DMB-T/H、CMMB等)以及模拟电视标准，支持多波段band III 174M-240M、VHF band 470M-870M。

RDA5880是专门面向中国地面数字电视市场而设计的一款芯片，并进一步强化了产品多方面的特性，提升了RDA5880应用于移动系统的可能性。RDA5880片内功能强大，具有高性能(噪声系数小于5dB)、低功耗(小于150mA)的特点，可以广泛应用在笔记本电脑、MP3/MP4、高端手机、PMP、PDA、车载娱乐导航系统、数码相机等便携式终端产品，也可以应用于机顶盒，满足用户长时间、直接收看地面数字电视广播的需求。

未来的射频接收机不仅需要处理声音信号，而且需要以较高的比特率来处理大量的数据信号。为了满足这些新应用的要求，要求接收机具有高性能和更高的精确度，这会给射频接收机的设计带来许多挑战。锐迪科微电子表示，尽管目前市场上已经有了几款地面数字电视射频接收芯片，但与他们相比，RDA5880仍然极具优势：该款芯片采用先进的产品架构，无前端射频滤波器，集成了射频锁相环(包括环路滤波器全部片内集成)；同时集成高性能模数转换器，无须外部控制信号就能够实现自动增益控制；还集成了LDO，能够支持3.3V至4.5V的电源电压。高集成度单芯片的解决方案简化外围电路，令终端厂商的设计更为简单，并大幅降低终端产品的材料成本。

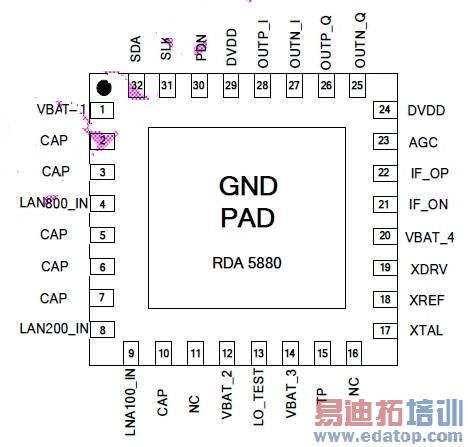

图：高性能射频接收芯片RDA5880示意图。

除高集成度的特点外，RDA5880还具有很好的性能。系统噪声系数小于5dB(包括前端band III与VHF band的分频网络)，良好的灵敏度保证了应用终端即使在距离远、信号弱的情况下还能有效地接收地面数字电视节目；大信号信噪比30dB以上，在应用上能满足QAM256的解调要求，RDA5880也是功耗极低的一款产品，功耗小于150mA，延长了电池使用时间；该芯片在抗干扰能力方面也表现优异，满足NorDig1.0.3标准，保证接收到的音、视频清楚、流畅。  　　锐迪科微电子的另一款DVB-S射频接收芯片RDA5810采用CMOS工艺，是一款全集成直接下变频结构的RF单芯片卫星接收器芯片，可以支持DVB-S、DVB-S2数字卫星接收标准。该款芯片的接收功率范围为900MHZ-2250MHZ，保证基带滤波器的带宽能够以1MHZ 为间隔进行频率选择，选择范围可以达到4MHZ-40MHZ。

RDA5810包括一个可变增益放大器、正交下变频器,、可变中频增益放大器、可变低通滤波器、晶体振荡器、VCOs、合成与输出基带功率放大器等，以驱动外部ADC。在RDA的创新技术基础上，5810提供极好的相位噪声，满足了先进的调制系统如8PSK调制和DVB-S2标准的需求。这种高集成度的设计可以节省宝贵的电路板空间并简化 RF布局。基于锐迪科微电子创新的环路设计，也实现了包括环路滤波器片内集成。通过结构上的优化以及电路设计上的创新，RDA5810已成为业界集成度最高、性能最优的射频芯片之一。
