高频功率放大器的中和问题

1.前言

以真空电子管为核心放大器件的大功率高频功率放大器，理论上电子管栅极电压对阴极的控制作用，完全是通过栅极电压所产生的电场对阴极发射出的电子加 速作用而实现的，但实际上由于电子管极间电容的存在，尤其是板极和栅极之间的极间电容，使电子管的栅极回路和板极回路互相耦合，引起高频功放电路直通和反 作用的不良影响，从而引起高频功放工作不稳定。板栅极间电容对高频功放电路的影响程度与放大器使用频率有关。在长波发射机中，由于频率低，板栅极间电容的 影响可以忽略不计;对中波机来说就要考虑其影响，对于短波机特别是超短波发射机来说，不但要考虑极间电容的影响，还要考虑引线电感的影响，这主要是随着工 作频率的升高，极间电容容抗会随之变小，而引线电感的感抗会随之产生且逐渐变大。所以，在实际工作中，必须采取有效的措施，采用中和电路的方式，消除电子 管极间电容及线路引线等效电感对高频功放的危害，使高频功率放大器安全、稳定的运行。

2.极间电容所产生的不良影响

2.1 直通作用

如图1-1(a)所示为电子管共阴电路，电路中除有用的激励电压Ug和板极谐振回路外，还有元件结构性引起的极间电容，板极和栅极之间的板栅极间电容Cag,板极和阴极之间的板阴极间电容Cak,栅极和阴极之间的栅阴极间电容Cgk等寄生参量。

Cak、Cgk可分别合并为输入和输出回路，而Cag跨接在两个回路之间，这样激励信号产生的高频电流的一部分通过Cag直接送到了板极回路，在谐振回路两端产生压降，等效电路如图1-1(b)所示，其工作频率越高，则影响越大，这个现象就叫直通。

直通作用所造成的不良影响是，当电子管的板极电流截止时，由于直通的存使激励信号产生的高频电流的一部分会通过Cag直接送到了板极回路，使板极回路的电流不能完全的截止，当有调幅时，得不到100%的调幅，造成调幅信号的失真，同时也增加了激励信号的功率消耗。

2.2 反作用

在探讨电子管极间电容对高频功放电路的反作用之前，首先对电子管高频功率放大器典型的、被广泛使用的电路形式进行一下说明，电子管高频功率放大器以 电子管的阴极作为高频公共点，信号被送到栅极和阴极之间，从板极和阴极之间输出，以谐振回路作为负载，工作在丙类(效率高)状态，具有较高功率增益，板极 谐振回路形式多用并联谐振回路。高频功率放大器要实现最大功率值输出，就是主要完成板极回路电容、电感的调谐，满足其并联谐振的条件。在回路谐振时，电路 中的电压、电流参量有如下特征：栅压和板压反相1800;板流直流分量和栅流直流分流量变化相反，板流直流分量最小与栅流直流分流量最大值应同时出现。

下面我们就探讨电子管极间电容对高频功放电路的反作用，反作用就是板极电流的一部分通过Cag反馈到本级栅极回路，引起输入回路阻抗变化而失谐的影响。

如图1 - 1 ( a ) 所示， 反作用电流为：

反作用电流对激励电压的影响可用导纳来表示，即：

由于在谐振时，栅极回路电压与板极回路的相角差为零，故有：

这说明反作用是输入导纳变成容性，输入电容的数值为：

它使放大器的输入阻抗变化，且因起前级板极回路失谐，工作不稳定。对于本级板流来说，因栅极失谐，使谐振时板流的最小值和栅流的最大值不同时出现。这就是电子管极间电容对高频功放电路的反作用。

除了电子管极间电容，板极和栅极之间还会存在其他的杂散耦合，还有板极、栅极元件布局，各槽路间高电位和低电位之间，也都会产生类似极间电容那样的寄生耦合。

3.消除极间电容不良影响的方法

电子管的极间电容，放大器各级和板、栅极之间产生寄生耦合，都会因直通和反作用影响高频功率放大器的稳定工作。而消除此不良影响的方法有以下几种：

●采取中和电路。就是在原电路中加入另外一个电路，其作用与Cag作用相反，以抵消其对电路所产生的影响。

●选用隔离效果更好的四、五极是电子管。虽然Cag不大，但还是可能产生不稳定现象，所以也必须加中和电路。

●采用倍频法。由于倍频器的栅极和板极回路的谐振频率相差很远，因此，直通和反作用将大为减弱。但此法应用有限，一般仅在激励器中使用。

●采用栅极接地电路，即栅地电路。

在这种电路中，板栅极间电容不再是板极电路和栅极电路的主要耦合元件，耦合元件是板极和阴极之间的极间电容。因为栅地电路的这个优点，故被广泛应用。但即使板阴极间电容很小，但在工作频率很高时，有时还是需要针对板阴极间电容而加中和电路。

4.中和电路的调整

为了高频功率放大器设备的安全，消除电子管极间电容及线路引线等效电感的危害，特别是大、中型的高功放发射机，在调试时，必须首先调整好中和电路后，然后才能加板压，使高频功率放大器工作。

在实际工作中，由于制造、安装和电子管参量误差等原因，实际的极间电容，中和电容，引线电感等数值，不可能是一个定值。因而中和元件一般都做成可以调整的，以便按照实际情况进行适当调整。

一般的方法是，首先从消除直通开始，然后在消除反作用。

下面介绍几种调整中和的方法。

4.1 栅流凹落中和法

调整时利用放大器本身的栅流表作为指示器，不加板压，开启灯丝，加适当的激励电压。观察栅流表，调谐板极回路，若电路中中和不完善，则栅流表的变化如图3-1.

原理：当板极回路调谐到栅极激励电压频率时，由直通效应送到板极回路的功率最大，结果使前级板极回路(本级的栅极回路)的电压最小，因而使激励电压减小。因为栅极电流与栅极激励电压成比例的，所以在调整板极回路时，有栅流凹陷，且在谐振点最小。

调整方法：调整中和电容，使栅流慢慢回升，同时必须保持前级回路处于谐振状态，如此反复调整，直到完全消除直通。即在谐振点附近调整板极回路，栅流 不再变动。为什么要反复调整呢?因为中和电容的引入，其阻抗构成前级板极回路的一部分，因此在调整中和电容的同时，前级板极回路也就发生了失谐变化，所以 在调整中和电容消除直通作用的同时，必须得同时调整前级板极回路的其它调谐元件，使前级始终处于谐振状态，即调整前级板级回路，使栅流始终处于最大点。

4.2 观测板极槽路电压法

原理：理论上讲在功率放大器电路中直通被抵消后，不加板压的中和级功率放大器，板极槽路中应该没有高频电压存在。所以实际中可以用多种方法对这个高频电压进行监测，调整中和电容，使高频电压监测指示最小，此时中和电容器值就是中和点，这样就认为中和被调好了。

方法：在功率放大器板极槽路两端接示波器或高频电压表作为监测仪器，加激励电压，灯丝电压可加可不加，不加板压。

先将中和电容减到最小，调谐板极槽路，使监测有明显的高频电压指示，再逐渐增加中和电容，观测高频电压指示，直到高频电压指示最小。和上一方法一样，当中和电容的调整影响前级板极回路谐振时，必须反复调整前级板极回路调谐元件使其始终处于谐振状态。

4.3 板栅流反向检查法

按照上述两种方法消除了直通现象以后，为更细致的检查中和是否完善，应进一步检查是否还存在反作用。

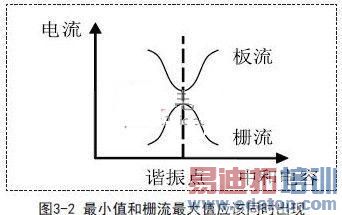

原理：理论上讲，在中和良好的高频功率放大器电路中，电子管板极回路处于谐振状态，回路电压达最大值，而电子管板压为最小值，栅极电压达最大值，故 板流最小值和栅流最大值应该同时出现如图3-2.如果存在反作用，栅极的输入阻抗将随反作用电流而变化，使前级工作状态发生变化，因此调谐板极回路时，板 流最小值和栅流最大值不同时出现。

方法：功率放大器电路加上正常的板压、栅压和激励电压，在调谐点附近转动板极回路电容，同时观察板流和栅流的情况，板流最小值和栅流最大值不同时出现，则应重新调整中和电容，直到其两者同时出现。

5.结束语

电子管由于其结构性极间电容的存在，在以其为核心放大元件的高频功率放大器中，必然产生着寄生耦合，引起放大器的不稳定工作。引入中和电路，能有效的消除了极间电容造成的不良影响，从而使高频功率放大器正常稳定的工作。
