射频功率放大器在移动通信工程和测试中的应用

录入:edatop.com    点击:

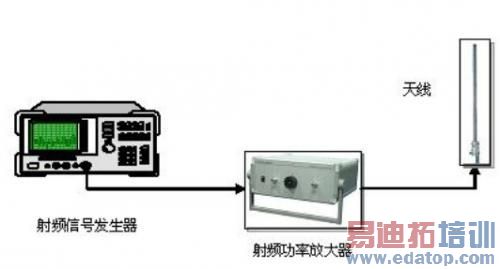

应用一:功率放大器作为传播模型校正发射机

在移动通信基站新站选址前,需要采用经验模型来进行小区规划。无论采用哪种经验模型,由于和实际环境存在一定的误差,同时,对各种地形的判断也具有主观性, 所以其预测结果往往和实际结果有较大的差异。因此,在工程上需要用连续波(CW)模拟发射机对预测的传播模型进行校正。

采用信号发生器加宽 带功放的模式,一套设备就可以实现各种频段的模型校正发射系统,包括CDMA、CDMA2000、GSM900/1800、E-GSM、PHS、TD- SCDMA和WCDMA,成本十分低廉。如果采用CW信号源(如Agilent 8646),可以组成宽带的CW发射机;如果采用矢量信号源(如Agilent ESG),则可以组成各种带调制信号的宽带发射机。

edatop.com

图一:宽带放大器实现通用的模型校正发射机

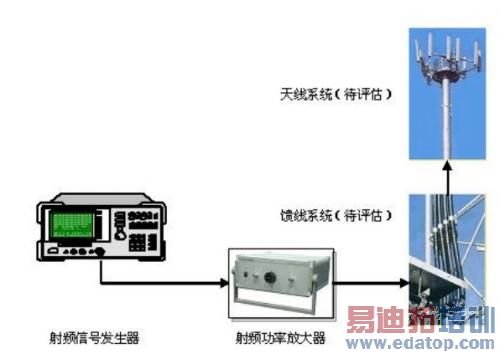

应用二:功率放大器作为基站发射机来评估基站天馈系统

前例是应用于在新基站选址之前,而本例则是应用于在站址确定,而且天馈系统架设完毕后,用功率放大器来评估天馈系统的实际覆盖范围,在这种情况下,放大器的输出应该和基站发射机的输出功率大小一致。

edatop.com

图二:用放大器来评估天馈系统的覆盖范围

应用三:用功率放大器来配合室内分布系统的安装

在移动通信室内分布系统,尤其是兼容多制式、多频段的综合室内分布系统中,功率放大器可以作为以下二种应用。

1. 作为模拟发射系统,这种应用类似于应用一,只是本应用是在室内进行;
2. 作为模拟干线放大器。

在本应用中,增益可调的宽带放大器(0.8-2.5GHz)尤其适用。

edatop.com

图三:用放大器来配合综合室内分布系统的安装和调试

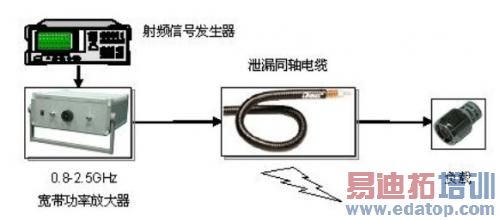

应用四:用功率放大器来测量泄漏同轴电缆

功率放大器可以用来测量泄漏同轴电缆的泄漏大小,如果是宽带测试,可采用均衡器来补偿通带频响。

edatop.com

图四:用放大器来射频泄漏同轴电缆

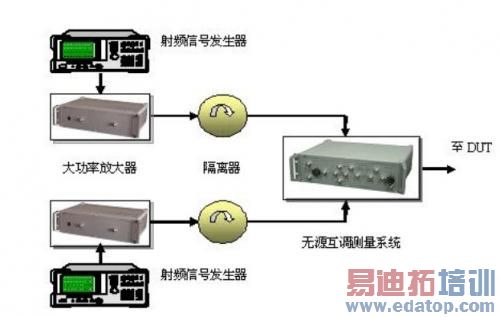

应用五:用功率放大器来无源器件的互调失真

在无源器件的互调测量系统中,需要用到大功率放大器。

edatop.com

图五:用放大器来进行PIM测量
