适用于868MHz至915MHz的射频布局参考设计电路图

录入:edatop.com    点击:

   描述

  这种“射频布局参考设计”显示出卓越的适用于在 868 MHz 和 915 MHz 频带中低功耗射频设备的去耦和布局技术。

  特性

  推荐的可实现最佳性能的 PCB 布局

  PCB 层叠

  射频去耦

  PCB 天线和 SMA 连接器

  组件类型和值

  组件制造商

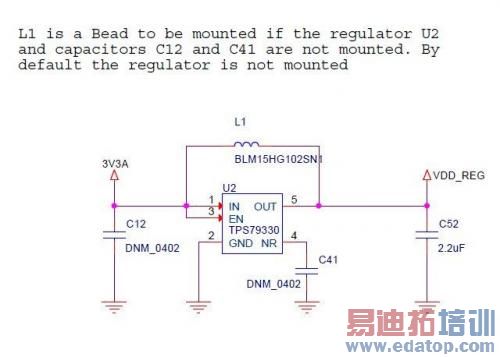

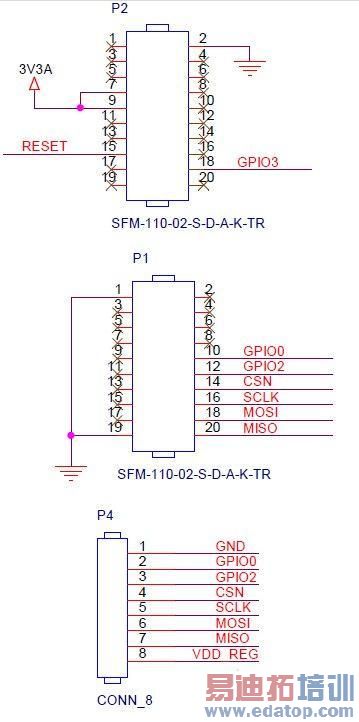

  原理图/方框图
