RF增距芯片A7700助力射频电路设计

由于消费类产品对无线通信功能的需求不断增长，针对这些需求目前存在各种技术方案，这些方案的优越性可用下面五个关键指标来衡量：成本，成本越低，应用越 广。市场经验说明，当成本每降低10%，市场潜力将会扩大100%;传输范围，短距离无线方案的适用范围一般在室内30米以内;电源效率：无线设备在许多 情况下是由电池供电的，因此电池使用寿命是一个关键指标，这一问题将会间接地反映在成本上;服务质量(QoS)，在满足数据传输率要求条件下提供可靠的数 据链接;高数据传输率，该参数可为无线消费产品市场开辟新的应用领域。过去由于成本问题而无法实现的应用，现在也可通过恰当的设计来实现。

短距离无线发送器和收发器在自动仪表读数、建筑物控制/安全/自动化、无线传感器网络、保健监控与家庭娱乐系统的远程控制等方面已经大有作为，并且前景依然十分光明。对射频电路的设计更是进一步实现无线通信的关键。

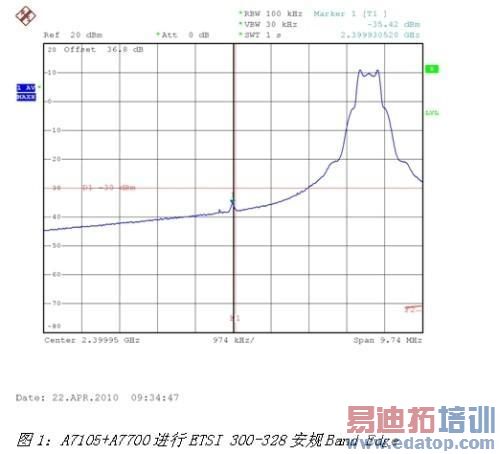

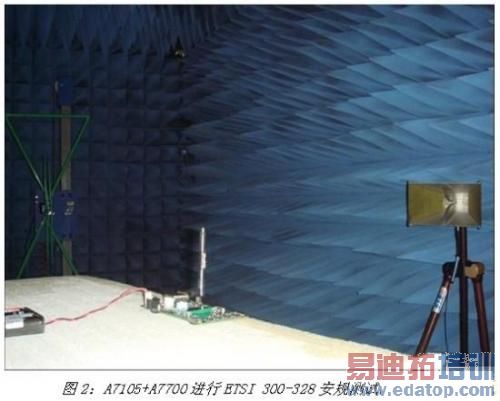

台湾笙科电子(AMICCOM)推出的A7700，可以很好辅助工程师对射频电路的设计。A7700是一颗2.4GHz 200米的RF增距芯片，整合了PA、LNA和RF Switch，采用小面积的QFN 3mm x 3mm封装。该芯片可将PA输出功率增加到18dBm，LNA增加11dB增益。A7700可搭配笙科现有及未来所有的2.4 GHz RF收 发器，例如笙科电子工程师所提供A7700与A7121、A7125、A7105一起搭配的参考设计，该评估模块均符合美国FCC part 15.247以及欧洲ETSI EN300-328的EMC规范(见图1与图2)，设计者不需多花时间调整射频效能，便可获得低成本高效能的解决方案。比起传统的分离式组件设计，采用笙 科电子提供的2.4GHz FSK收发器+A7700整合设计，可减少30%外部组件。

以A7700与A7105搭配的例子来说，该方案适合300公尺内传输、可程序化资料量2K-500Kbps。A7105的工作频段在 2400-2483MHz之间，并且兼具GFSK以及FSK调变。多重传输通道(～160 channels)设计可轻松选择适合的载频;低耗电的芯片架构，非常适合于无线键盘、无线鼠标、无线遥控、2.4GHz无线语音传输、长距离 2.4GHz控制器、2.4GHz RF ID、无线感知器等多种应用。笙科电子向本刊透漏，A7105目前的平均月出货量已超过数十万套。

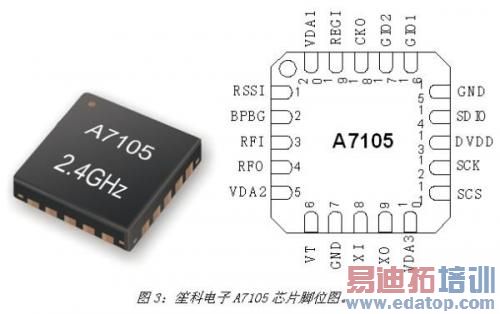

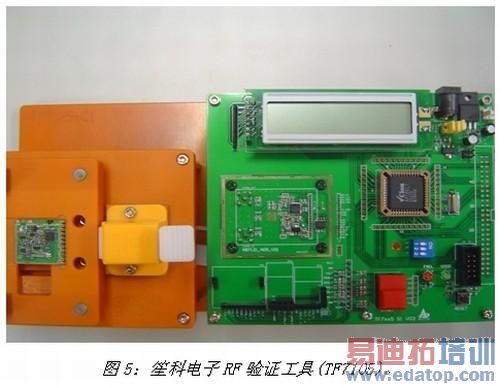

当工程师完成无线产品开发后，紧接着要面对的就是RF模块的生产。面对质量不一的PCB生产线，如何稳定地控制RF模块的生产良率常常困扰着工 程师。而笙科电子针对每一颗RF芯片，均提供低成本的RF模块验证工具(图5)，工程师无需再添购昂贵的RF仪器，即可有效率地确认RF模块是否功能正 常。例如，针对A7105+A7700的整合模块，笙科电子的RF验证工具称为TF7105，该工具可以在一秒内告知操作员RF模块验证成功或失败，验证 项目包含：RF的发射功率、接收灵敏度、RF频偏、自动校正程序、RF模块的数字接口是否异常。因此，工程师可以将TF7105置于PCB生产线的最后一 站，请作业员利用TF7105查验后才回货RF模块，QA工程师也可利用TF7105进行RF模块回货时的入库检查，工程师可以利用TF7105轻易实现 质量管理，在终端产品生产效率上提供优异的便利性。

无线消费应用是一个巨大的市场，而且每年都在飞速增长。但是，很多开发商在这方面遭遇过挫折，并且缺乏应用经验。此外，与有线产品相比，在价格 和性能上现在的很多无线方案还存在不足。随着更多的低成本、高性能短距离无线传输方案的推出，相信会有更多、更好的无线消费产品可供选择。
