RF收发器应用中直接序列扩频处理增益的计算方法

在RF收发器应用过程中，调整直接序列扩频通信系统(DSSS)的处理增益(PG)能够获得十分优秀的抗噪声性能，对于增加传输距离和通话质量至关重要。本文以Intersil 公司专用于DSSS无线设计的PRISM芯片组为例，说明处理增益的计算方法，适合于从事RF收发器应用的中国设计工程师阅读。

在DSSS系统中，速率为rb bps的二进制随机数据与一个速率远高于它的伪随机码相乘，则频带被展宽。相乘之后得到的二进制伪随机(PN)输出符号叫做码片，其速率称为切谱率，为rc码片/秒(cps)。码片是一个随机的与噪声类似的信号，因此又叫做PN信号，其速率决定了被发送的扩频信号的带宽。通常码片速率远高于数据源的比特率，而二者之间的比值就是处理增益(PG)。PG真实地反映了在接收端解扩(去掉PN码)前后信噪比的改善情况。

DSSS系统的接收机必须首先去掉接收信号的扩频码(即解扩)，然后才能对信号进行解调。解扩时，接收机必须产生一个与发端PN码完全一样的伪随机解扩信号，该信号的相位也必须锁定在发端PN码相位上。芯片组之中的HSP3824的码捕获和码跟踪环路可以实现这一功能，而收、发端PN码相位的精确对准则是由相关技术实现的。

DSSS发射机

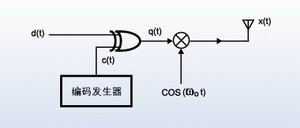

DSSS发射机原理如图1所示。图中用d(t)表示数据，c(t)表示扩频码，扩频之后的信号q(t)被送到BPSK调制器中去，该调制器工作在载波频率fc上，扩频调制后被发射的信号用x(t)表示。

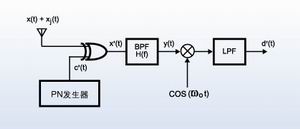

在课本中常见到图2所示的DSSS接收机概念图。值得注意的是，该框图所示的接收系统是在射频部分直接进行解扩，而本文所要介绍的PRISM芯片组则在基带通过使用HSP3824芯片进行解扩。故图中所示的例子只能用来说明解扩的概念，并不能反映在实际中PRISM的解扩实现方法。

该例中，接收信号包含由发端过来的经过扩频调制的信号x(t)和一个窄带噪声xj(t)。如果本地产生的解扩序列c'(t)与发端的扩频码c(t)相同，那么解扩后的信号通过带通滤波后解调，得到的d'(t)应与发端数据d(t)相同。

处理增益的好处

处理增益带来的最大好处就是提高了DSSS信号的抗干扰性能，因为PN码扩展了发端信号的带宽，将信号的功率分散到整个扩频带宽内，所以降低了窄带干扰对系统的影响。实际上，DSSS系统的接收机在将有用信号解扩的同时也对干扰信号进行了扩频，见图3。

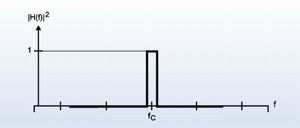

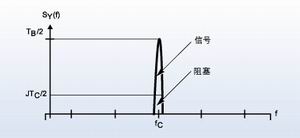

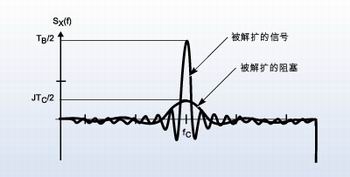

图3给出了接收机输入信号功率谱密度(PSD)函数、解扩信号的PSD函数、带通滤波器的功率传输函数及其输出信号的功率谱密度，该图直观地描述了处理增益对干扰的抑制作用。

解扩前，干扰的频带很窄，但具有很高的PSD峰值，而DSSS信号频带很宽，且PSD 较低。解扩操作拓宽了干扰的频带，将窄带干扰的能量扩展到较宽的频带中去，降低其PSD值，也就减小了干扰功率对系统性能的影响。从BPF的输出可以看出解扩对提高系统信噪比的作用。

例如，有一个系统使用BPSK调制，并要求解调前信号的信噪比至少为14dB才能保证误码率性能，那么如果在该系统中引入10dB的扩频处理增益，则由14dB-10dB=4dB可以推出：接收机在接收信号的功率与噪声功率相比只高4dB时仍然能够获得所要求的性能。

一般来说，处理增益越高，DSSS信号的抗干扰性能就越好。处理增益的标准定义是10lg(rc/rb)，单位为dB。如果系统的数据率为1Mbps，切谱率(PN码速率)为11Mcps，那么根据该定义可以算出系统的处理增益为10.41dB。对此，如果采用PRISM芯片组，那么每一个数据比特将与一个11位的PN码序列进行异或。10.41dB的处理增益也可以看作10lg(11)，这里“11”是PN码序列的长度。如果改用长度为16位的PN码来扩频，那么处理增益就等于10lg(16)，即12.04dB。

用于DSSS系统的PN码必须具备良好的自相关性、互相关性并保持一定的随机性。DSSS接收机使用一个与发端完全相同的PN码进行相关解扩。

下面讨论几类相关性较好的PN码，主要讨论每周期7个码片和15个码片的巴克码、Willard码以及m序列，这几种码在HSP3824芯片中都可以实现。

1. PN码

具备DSSS要求的数学性能，能够用于DSSS系统的PN码有最大长度序列。

最大长度序列(m序列)的周期为(n为整数)，可以由移位寄存器外加或门产生，其形式由产生它的本原多项式决定。m序列不但具有很好的随机性而且具有双值自相关函数特性。

例如，7位的m序列PN码是由本原多项式发生器：

产生的，输出码片如下：0 0 1 0 1 1 1 0 0 1 0 1 1 1 0 0 1 0 1 1 1 0 0 1 0 1 1 10...

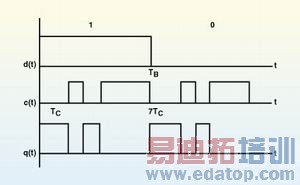

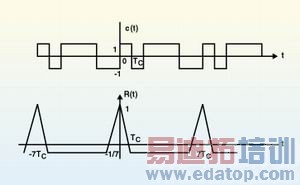

图4给出了数据d(t),由以上m序列构成的扩频码c(t),以及由d(t)和c(t)异或得到的扩频后的信号q(t)。图5给出了这个7位m序列PN码的码形及其自相关函数。值得注意的是，该PN码的自相关函数也是每隔7个码片周期重复一次。如果对每个数据比特采用一个完整周期的PN码进行扩频，那么该自相关函数也就每隔一个数据比特重复一次。

再如，15位的PN码序列由本原多项式：

产生，输出码片如下：

0 0 0 1 0 0 1 1 0 1 0 1 1 1 1 0 0 0 1 0 0 1 1 0 1 0 1 1 1 10 0 0 1 0 0 1 1 0 1 0 1 1 1 1...

2. 巴克码
