EDGE获得继续演进的动力

录入:edatop.com    点击:

EDGE手机的实现

图2显示了EDGE手机的典型功能框图。

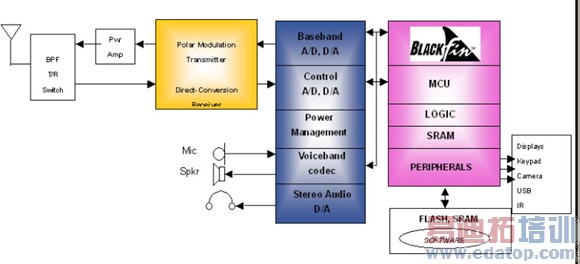

图2:EDGE手机功能框图。

该芯片组的单元电路包括RF发射器和接收器部分,带混合信号和电源管理单元的模拟基带部分以及数字基带部分。完整的手机设计包括芯片组、存储模块、应用模块(照相、显示等)和外围设备(例如蓝牙模块或SD卡或MMC卡)。完整的EDGE解决方案包含直接变频OthelloE RF收发器,后面连接AD6855模拟基带器件,以及取决于终端类型的AD6532或者AD6900数字基带处理器。功能模块的划分及其随后的优化确保了稳定的产品利润。

为了提供更加接近手机产品的完整解决方案,正如图3所示,我们提供了典型的外形参考设计。

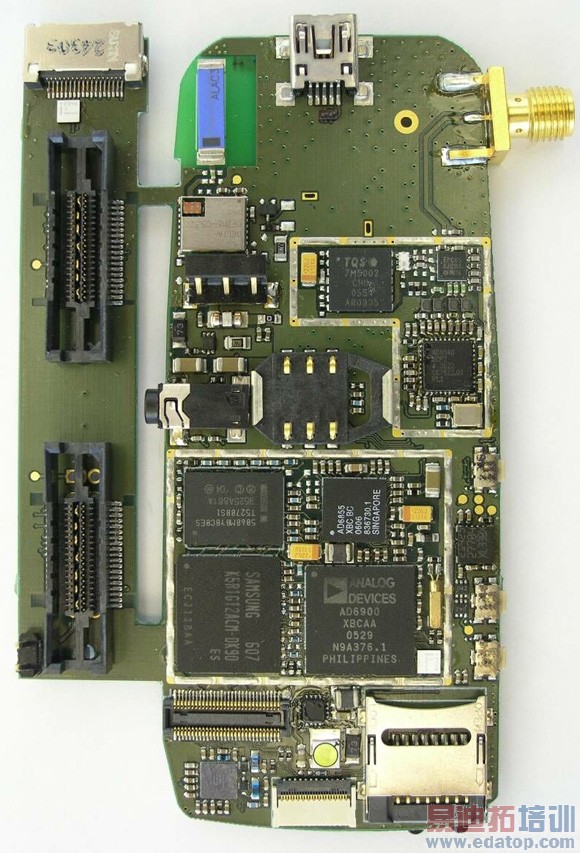

图3:GSM/GPRS/EDGE参考设计。

这个具体的参考设计版本基于AD6546/AD6855/AD6900芯片组。此外,本设计包括照相机、T-flash存储器卡、蓝牙模块、IrDA红外接口、运动传感器、FM收音机和话筒。四频带设计能够使EDGE实现多时隙Class 12以及AMR语音编码。另外有一整套开发工具支持本设计,包括用于校准和开发的RF工具、高速日志记录、JTAG接口等。

平台扩展性

平台的可扩展性为体系结构扩展到多模操作提供了可能。例如,SoftFone-LCR芯片组就是由Blackfin处理器支持的基于软件方法实现的一种可扩展解决方案,适合用于TD-SCDMA终端。该芯片组具有先进的数字基带平台的全部属性,包括用有效的方法控制新功能和吸纳许多硬件功能的能力,达到多种用户要求(UE)所必需的速度,提供可调节的功耗,高效地处理控制代码,以及支持优化的编译器以保证产品代码质量。该芯片组从几年来为提高GSM/GPRS/EDGE手机的性价比、降低功耗所作的投资中直接受益,包括使用动态电压调节以便与处理器性能需要的功耗相匹配,使用先进的RF和混合信号技术,例如直接变换接收器和Σ-Δ模数转换器。事实上,这些技术通过共享许多模拟基带部分的功能和充分利用数字基带部分提供的高计算速度能够支持GSM/GPRS/EDGE和TD-SCDMA/GPRS多模应用。该平台的完全可扩展性能够使手机制造商在EDGE或TD-SCDMA从单模向多模工作转变的投资中获得收益。

作者:

Zoran Zvonar

系统工程部经理

美国模拟器件公司
