关于DMB-TH移动接收终端设计解决方案
录入：edatop.com 点击：
中国国家标准化管理委员会于2006年8月批准了中国数字电视地面广播传输标准(GB20600-2006)，其中DMB-TH移动接收终端(以下简称PDMB-TH)作为数字电视地面广播产业链上的重要一环，其设计、实现和推广对整个产业的发展具有举足轻重的地位。
微元科技(Microunit Technology)基于凌汛科技低功耗DMB-TH信道解调模组(以下简称ADMTV3 Module)和德州仪器TMS320DM270媒体处理器模组(以下简称MiniDTV Module)推出了模块化的PDMB-TH产品解决方案。下面先介绍ADMTV3 Module和MiniDTV Module，然后描述整个PDMB-TH系统构成和工作原理。
ADMTV3 Module
ADMTV3 Module(图1)是以LGS8?34为核心，将ADI的调谐器(ADMTV102)、AD转换器(AD9216)以及SDRAM结合在一起的电路模组。工作原理：由ADMTV102组成的硅高频头将天线输入的VHF/UHF信号转换为模拟中频信号，再通过10位AD转换器(AD9216)转换成数字信号之后输入LGS8?34进行解调并输出同步并行/串行的MPEG TS流。PCB(图2)尺寸为3.5cm x 4.0cm，为MPEG TS码流输出接口，天线接口为SMA。
LGS8?34是单片TDS-OFDM(时域同步正交频分复用)的全数字信道解调芯片，支持QPSK、16QAM以及6?QAM三种调制方式，输出格式符合MPEG TS规范；在正常工作模式下该芯片的功耗低于800mW，而在低功耗工作模式下，其功耗还可以降到620mW以下。
MiniDTV Module
MiniDTV Module(图3，图4)集成了TI高性能数字多媒体处理器 TMS320DM270、存储单元(Flash+SDRAM)、视频采集、音频处理、电源管理和存取管理等电路功能模块。
TMS320DM270是针对影像和视频流平台，基于多处理器架构之上的，集成有DSP和RISC双处理器。其中ARM7TDMI 32位RISC微控制器作为整个系统的主控制器，可满足控制和接口方面的处理需要，可编程的C54X DSP处理音频编码与解码。TMS320DM270还集成了专门用于增强影像和视频处理能力的可编程协处理器，其中SIMD 图像处理引擎(iMX)执行 DCT、反向DCT以及众多其他处理运算中的运动估计与补偿，其他协处理器执行可变长度编码/解码、量化与逆量子化。

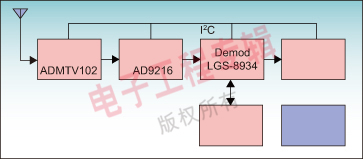

图1：ADMTV3 功能框图

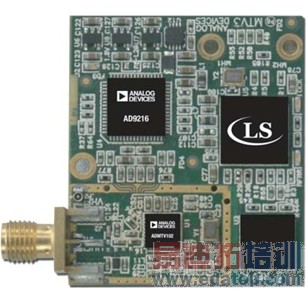

图2：ADMTV3 Module PCB

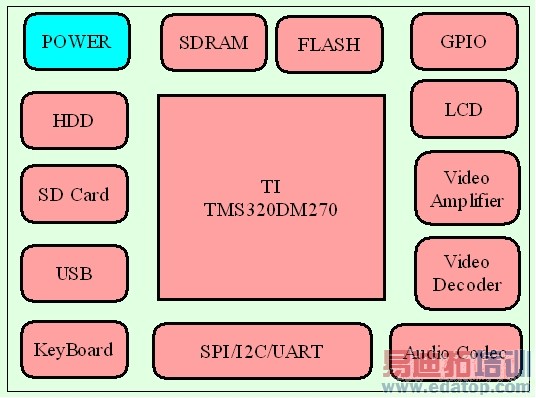

图3：MiniDTV Module功能框图

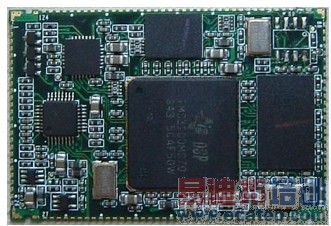

图4：MiniDTV Module PCB
