RDA5800收音机芯片的工作原理与应用

J1是普通的耳塞，天线就是耳塞的接地线，L3和C3构成LC谐振腔，提供直流接地的情况下不衰减FM信号。R1为数字接口的上拉电阻；C6为电源滤波电容，实际PCB布板使用中应尽量靠近芯片，C4和C5是隔直耦合电容，同时和耳塞的特征电阻构成了一个RC高通滤波器，有滤除低频噪声的效果。由于重低音可调，可以通过预加重，C4和C5电容可以用更小值电容代替，衰减掉的信号可以用可以大大节省PCB板面积。

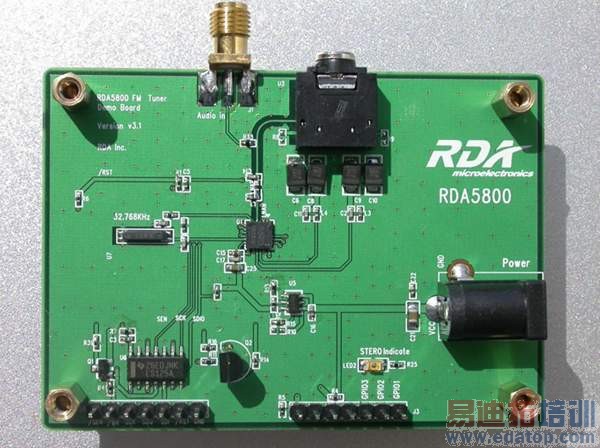

图3：RDA5800的评估板

图3是RDA5800的评估板，相比较于传统的FM芯片外围需要20多个元件和11×11mm的PCB板面积，RDA5800的优势是很明显的：PCB面积只有6×6mm,外围的元器件数量小于10。

RDA5800具有简单易用、高性价比的特点，是FM SoC 时代的标志性产品，适用于各类具有收音机功能的便携式产品，主要包括：移动电话、笔记本电脑、MP3/MP4媒体播放器、PDA、独立式调频收音机、无线耳机等。

作者：赵春

项目经理

锐迪科微电子
