RDA5800收音机芯片的工作原理与应用
基本工作原理如下:
天线接收到空中的FM信号,首先由LNA将信号进行放大,并转为差分输出电压,这可以有效抑制芯片内部及PCB板上的噪声,提高接收灵敏度。在RDA5800芯片中,LNA支持单端输入工作方式,只需要将另外一个输入端接地即可,大大简化了普通射频电路复杂而敏感的输入匹配网络。由于FM输入端没有SAW带通滤波器,将有很多FM频带外的噪声进到芯片内部,限幅器检测LNA输出信号电压幅度大小,当达到阈值后会自动恒定,防止LNA因带外噪声饱和而产生非线性失真;混频器将LNA输出信号下变频到低中频,同时实现对镜频的抑制。低中频既可以避免零中频结构直流噪声难以消除的难题,又减小了ADC的输入信号带宽;PGA将MIXER输出的I、Q两路正交中频信号放大送给ADC,它的增益由DSP动态控制,有效地降低了对ADC输入动态范围的要求;ADC采用的是delta-sigma带通过采样结构,它具有高精度和低功耗的特点,并且对带外噪声有抑制,很适合处理中、低频信号。ADC输出既包括低频的有效信号,也包括调制到高频的噪声,信号和噪声都同时送给后面的DSP处理;DSP完成解调后,将语音信号分别送给左右声道高精度DAC。DAC同时也是一个低通滤波器,对语音频带外的噪声进行衰减,然后将语音信号通过音量控制寄存器放大,最终通过芯片内部集成的功放送出。
核心的FM解调和语音处理工作由语音处理DSP来完成,DSP首先对ADC送过来的数据通过数字滤波器(Digital Filter)降采样和滤波,滤除调制高频噪声,恢复出低频信号,然后将信号进行解调(MPX Decoder),完成单声道和立体声的切换,之后再加载上可调重低音功能和静音功能。
频率合成器根据频点设置,产生对应的正交本振信号送给MIXER,它的参考时钟为32.768KHz,因为32K晶体在FM频段内的高次谐波能量小。频率合成器中的主要模块压控振荡器(VCO)采用片上电感LC VCO结构,并且将环路滤波器都全集成到了芯片中;RDA5800内部集成了晶体振荡电路,直接支持片外晶体,这些都大大减小了芯片外围元件数量和PCB版图面积,提高了可靠性,使本振信号具有很好的相位噪声和调节灵活性。
芯片内部集成了LDO为整个芯片供电,它有较高的电源电压抑制比,保证了芯片在2.7~5.5V的电压范围内都可以正常工作。芯片支持普通电池直接供电,简化了芯片使用条件。
RDA5800的接口支持两线和三线,同时带GPIO数字接口。编程简单,只需要写入频点或者直接搜台,芯片内部会自动完成其他的换算工作。
RDA5800的应用

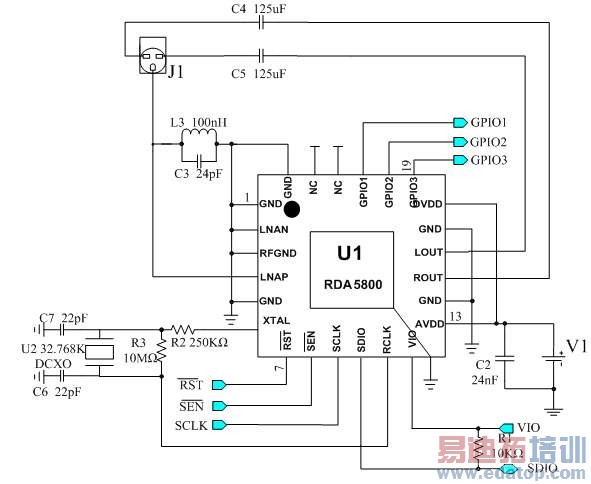

基于RDA5800应用系统原理图,图2为RDA5800的应用方案:
图2:RDA5800应用方案
