解决WLAN与蓝牙设备共存时覆盖范围的挑战
最显而易见的替代方案是调整AP的数据速率。在很多AP中,这可以通过使WLAN站点与AP短暂断开、然后再快速连接的方式来实现。通常情况下AP会再次从一个高数据速率开始传输,并且可以重复蓝牙与WLAN数据包之间的交错过程。
另一种可能的方法是让WLAN站点忽略通常蓝牙设备在与WLAN站点连接时享有的优先权。蓝牙设备与WLAN站点之间的优先连接能将蓝牙传输提前告知WLAN站点。这种优先权可以被忽略,但会导致蓝牙帧被破坏,这通常是以蓝牙语音质量下降为代价的。
异步无连接(ACL)链路
以上讨论都是关于蓝牙与WLAN站点之间建立了一个SCO链路的情况。但当蓝牙使用A2DP profile时(例如用立体声耳机听音乐时),它建立的是一个异步无连接(ACL)链路。这时情况并不是很复杂,因为ACL链路没有与SCO链路一样严格的帧结构。
实际上,蓝牙连接可以由WLAN站点控制,在蓝牙传输之间可以安排更长的时隙。有一种排序机制可以使传输介质在蓝牙和WLAN之间来回交替。但这样做必须十分小心,因为蓝牙应用必须维持均衡的数据流吞吐量和低延迟特性,以保证立体声耳机正常工作。
可通过编写带宽分配算法来管理蓝牙和WLAN之间的可用带宽。相关参数在主控接口(Host Control Interface)级被编入了蓝牙芯片中。
恩智浦半导体公司开发的专有软件实现了本文中所描述的方案和步骤。该软件必须同时运行在蓝牙和WLAN站点芯片上,具体而言即恩智浦的BGB210S蓝牙芯片和BGW211 802.11b/gWLAN芯片。

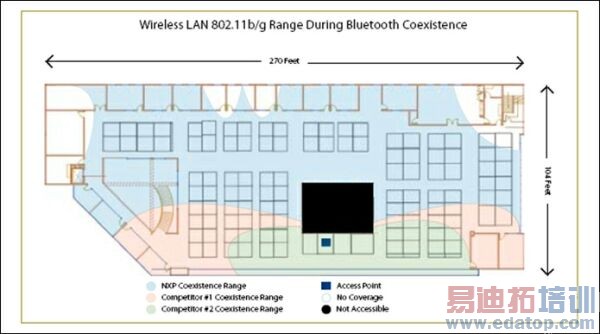

图2:图中用不同颜色来表示采用了竞争方案的两种手机的传输距离,以及采用恩智浦BGB210S蓝牙芯片和BGW211 802.11b/g WLAN芯片时的传输距离。
本文小结
将恩智浦的芯片用于兼有蓝牙和WLAN的配置中,可以显著提高系统的灵敏性,并扩展WLAN系统的覆盖距离。
图2所示为使用三种不同的共存解决方案时,WLAN覆盖范围的差异。图中用不同颜色来表示采用了竞争方案的两种手机的传输距离,以及采用恩智浦BGB210S蓝牙芯片和BGW211 802.11b/g WLAN芯片时的传输距离。图3给出了BGB210S蓝牙芯片的功能框图。恩智浦芯片采用本文所述技术进行了功能增强,以减轻由AP产生的数据速率下降效应。

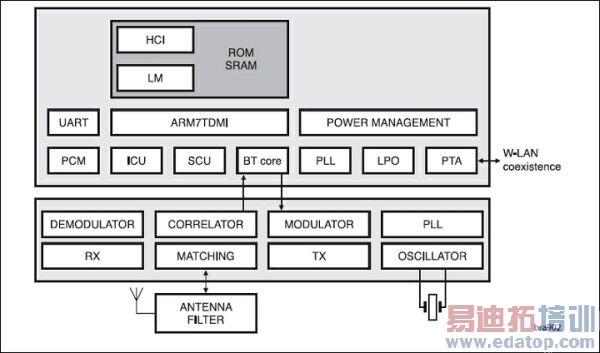

图3:BGB210S蓝牙芯片支持与WLAN系统的共存。
本文由NXP公司供稿
