解决WLAN与蓝牙设备共存时覆盖范围的挑战

录入:edatop.com    点击:

因此,保持可靠通信链路和延长传输距离的方法既简单又直接:当灵敏度开始下降时,AP与WLAN站都降低各自的数据传输速率,以维持它们的数据包误码率指标。

每个设备都对其链路负责。从AP到WLAN站的链路速率适配程度由AP决定。为维持AP与站之间的目标误码率(并假设它工作在一个AWGN信道上),AP根据设计工程师为其选定的算法回调数据交换速率。但WLAN帧中的信息量(通常约为1500字节)不会改变,这意味着这个帧需要更多的时间来传输与接收。恩智浦的WLAN实现方案则没有这种问题,因为它在适配数据速率时考虑了所配备的蓝牙功能。

但由于要花更多时间来发送数据,使得WLAN帧更难适应蓝牙工作在SCO链路模式留下的2.5ms窗口。事实上,以1、2和5.5Mbps WLAN速率发送的数据包长度过大,至少有一次蓝牙传输会对它产生影响,并很有可能破坏数据包。

WLAN所允许的最低数据速率为6Mbps,这大约相当于不到-90dBm的灵敏度。共存范围的问题在于,AP行为与WLAN/蓝牙共存配置并不兼容。AP会在想要的时候发送数据包,并且即使数据包是以能适合蓝牙传输间隔的高速率发送,仍然存在WLAN数据包与蓝牙传输发生碰撞的某种统计概率。

AP的另外三个特性使得问题更难解决:WLAN站点几乎不能控制AP;蓝牙的共存机制是与站点(STA)通信,而不是与AP;不同制造商的回调机制与算法各不相同。

完整的解决方案

由于在WLAN站点和蓝牙设备之间有两种类型的链路,一个完整的解决方案要对每种链路采用略微不同的手段。我们先看看前面提到的SCO链路,然后再观察异步无连接(ACL)链路的情况。

在WLAN站点用于控制AP数据传输的方法中,有一种是在系统省电模式下。这种模式是为了延长便携产品的电池使用寿命而创建。换句话说,它可以使站点进入睡眠模式,不用连续监控和响应来自AP的信号。通过使用控制这种省电模式的信令,WLAN站点可以减少与共存蓝牙设备发生干扰的可能性。

在正常运行时,AP约每100ms向WLAN站点发送一个信标(beacon),告知WLAN站点:AP中是否有等待提交的数据。信标之间的间隔时间是可变的,通常可在AP中编程设定。正常情况下,当WLAN站点收到一个有待发送数据的信息时,它会要求AP发送数据。显然,如果WLAN站点首先监听到蓝牙设备的活动,它就可以告知AP每当蓝牙功能被激活,WLAN站点就处于睡眠模式。

一旦WLAN站进入省电模式,AP就停止发送帧,直到收到WLAN站点的发送请求。WLAN站点向AP发送一个轮询帧(poll frame),开始请求数据。通过从策略上确定轮询帧的时序,WLAN站点就可以增加AP的响应落在蓝牙等待周期内的概率。

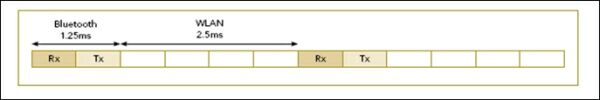

如图1所示,这一过程从WLAN站点接收到一个来自AP的信标开始,该信标表示AP上有一个信息正在等待。然后WLAN站通过一个SCO链路监听下一个蓝牙传输。一旦交换开始,WLAN站点就知道它有1.25ms的时间来接收蓝牙信息,紧接着有2.5ms间隔来接收AP发送的信息。

图1:蓝牙和WLAN AP与WLAN站点共享一个3.75ms的窗口。
图1:蓝牙和WLAN AP与WLAN站点共享一个3.75ms的窗口。

不过,在两次蓝牙传输间隔增加AP传输正确匹配的概率还不足以为扩展WLAN覆盖范围创建可靠的机制。例如,AP会根据最新的传输记录选择数据速率,这一速率使得数据帧不可能落在所分配的2.5ms间隔内。

任何真实世界环境下都存在着很多干扰的机会。一旦出现这种情况,AP将启动速率适配程序,使AP与WLAN站点之间建立链路和传输数据的可能性更低。
