移动电视和手机“双璧合一”的设计要点
灵敏度
移动电视实际应用的另一个问题就是运行环境。由于距离发射点的远近不同,手机能接收到的信号强弱也会有差异,二者都是调谐器要解决的问题。要运行良好,调谐器就必须有较宽的动态范围。

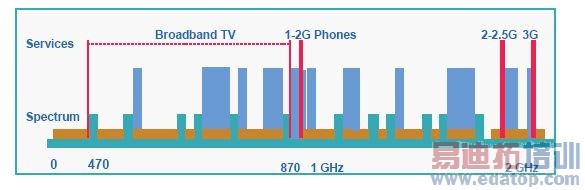

图1. 根据欧洲UHF频段的情况,DVB-H调谐器的调谐范围必须扩大。调谐器必须保持高度的信号完整性,同时还要节省电池寿命。
为了确保良好的接收质量,手机中的接收系统必须能够接收到很大的信号,这个信号可能是-25 dBm或者更高,而且还必须能够检测到最小的信号并将之放大,然后在存在很多其它比所需最小信号要大的失真信号的情况下将这个信号传到整个系统。相对非所需信号功率对所需信号功率比可能会大于45 dB(有时能达到56 dB)。这意味着当存在一个比所需信号高45 dB以上的干扰信号时,接收器还能够将所需信号放到足够大。如果不能,那么调谐器就无法具备足够的性能,以确保用户的高质量体验。
选择性
除了良好的灵敏度,调谐器还必须能够区分所需信号和临近电视信道或者其它带内干扰,有时手机本身的信号发射都会形成干扰。手机接收器一般在20MHz到30MHz的狭窄频段运行。为了提高这些系统的可靠性,设计者可以在接收器前放置一个滤波器,并积极在更宽频谱内消除潜在干扰。

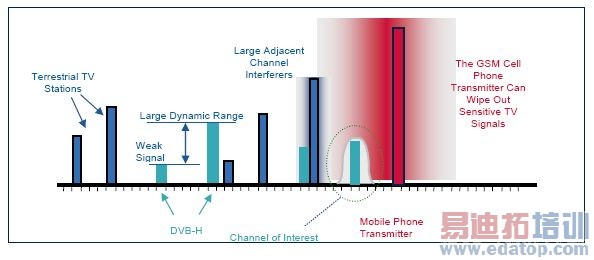

图2. 包括手机功率放大器在内的各种干扰都会影响移动电视性能。
相比之下,一个移动电视接收器有更宽的频带。最初的DVB-H调谐器将需要能够调谐欧洲带有6-MHz, 7-MHz甚至8MHz信道带宽的UHF带IV-V频率(470 MHz到750 MHz)和北美地区的L-band 5-MHz(1670 MHz到1675 MHz)信道范围。这一问题在欧洲尤其棘手,因为欧洲各国频谱不统一,而且蜂窝式发射器的频段总是和移动电视的频段一致。
为此,DVB-H标准委员会降低了所分配的702MHz频段内的移动电视可用带宽,但是仍有很多公司要采用更高的频率。更改可用频谱只是短期之计,此时需要一种新的调谐技术。
片上滤波技术是改进移动电视调谐性能的一个方法。ClearTune就是这么一种技术,它由Microtune公司利用在有线机顶盒、传统电视和汽车电视系统等领域的经验开发而成,结合外置滤波器一起使用,通过减少大量不能被外置滤波器阻止的带内信号,削弱了带外载波。
在传统的接收器架构中,当有带内载波存在时,低噪音放大器(LNA)就会饱和。而这种情况一旦发生,接收器的灵敏度就会瘫痪。而如果是一个采用了ClearTune技术的接收器,DVB-H中整个频带都能保持完全的灵敏度。这一方法在已发射GSM载波时存在时尤其有利,因为已发射GSM载波是对手机设计者构成最大威胁的临近信道。一般来说,只要存在GSM载波,灵敏度就会降低3、4甚至5倍。在应用中,这意味着当用户在观看移动电视的过程时一旦接到SMS或者手机接入互联网,移动电视的信号就会中断或者丢失。
ClearTune片上滤波技术极大地减小了手机功率放大器(PA)的信号以及其它信号的影响。通过削弱临近信号,调谐器可以更好地解码所需信号,并极大地降低对音频和视频信号的损害,而这两种信号对观看质量都是有着直接影响的。
调谐器选择指南
选择用于移动电视的调谐器时,手机设计者必须找到一个能专门适合于其手机应用的产品,并确保该调谐器配备了必需的片上滤波器和低噪音放大器(LNA)以防止干扰。选择调谐器时必须考虑的因素如下(按重要性排列):
接收质量:如果移动电视手机启动之初质量太差,必然导致糟糕的推广情况和媒体及用户的批评,并将迟迟无法进入大众手机市场。
已经现场验证的技术:在这个极具挑战性的领域,拥有技术经验和已经线程验证的产品的制造商,无疑会比刚入门的公司风险更小。
低成本:低成本的产品不仅能够帮助厂商渗透底层市场,还能为其带来大市场所需的规模经济。
外形大小:必须选择一个外形小高度低的调谐器。
功耗:相比于显示屏背光和视频解码器,调谐器的功耗非常低,因此对于电能预算没有多大影响。
移动电视的未来
随着手机功能越来越多,移动电视电路板也会逐渐变小。最初的手机使用的调谐器和解调器设备可能会带有外置板上元器件,板面积将近20 x 15mm。这个面积无疑太大了,因此业界正开始转向单封装方案,比如系统级封装(SiP)。
如今,一些移动电视子系统正在向SiP发展,它们可能会集成无源器件和调谐器、解调器和存储器。在将来,随着蓝牙或GPS等更多的RF功能被添加到手机上,SIP中元件的性质也会改变。所有的RF功能(调谐器、蓝牙、GPS)可能会被综合到一起,而解调等其它数字功能则可能被吸收到应用处理器中。
对于手机设计者来说,封装形式并不重要,重要的是整体功能、大小和成本。为此,包括Microtune在内的一些厂商,已在其产品中采用了新型晶片级芯片规模封装(WLCSP),这种封装不仅能符合市场要求,外形较小,而且保持了极高的性能。移动电视的未来是光明的,而在宽带领域有经验的调谐器和解调器的厂家也在谨慎地开发这些产品,以确保能在这一领域取得成功。
