EDGE设计:继续获得演进的动力

录入:edatop.com    点击:

软件EDGE实现具有许多优点,在优化FTA和IOT测试性能的同时,手机的硬件设计保持稳定,低成本、低功耗解决方案能够满足无线手机的严格要求。并且随着标准的演进越来越重要的是,这种不受未来影响的平台允许增加新技术以增强性能,包括从增强EDGE的专利算法到采用其它先进的制造工艺,例如单天线干扰抵消(SAIC)算法或其它EDGE演进技术。

从信道编码到语音编码,从硬件ASIC实现到软件,SoftFone平台引入了一系列功能。这些改进主要归功于DSP技术的进步。例如,除了EDGE数据接收器的8-PSK模块,更多基于网格的传统GMSK信道解码和均衡直到现在都需要一些DSP外部硬件加速。凭借Blackfin处理器的先进功能,SoftFone MSP500对上述功能具有充分的内部支持,并且不需外部硬件加速器。另外,AD6532基于层次性存储系统。从Blackfin处理器的角度看,L1存储器提供了一种有限的快速零等待(ZW)存储。由于Blackfin处理器能够高速运行,而L1存储器占用硅片面积相当昂贵,所以仅采用小容量快速存储器是经济可行的。低等级的存储器可提供较大的存储容量,但读取速度较慢。软件EDGE解决方案采用Blackfin处理器的高速缓存实现。

考察手机功能,对于从音频到基于视频图像业务的多种多样的高级应用有了越来越多的需求。带ARM7 MCU内核的AD6532提供一种高度优化的通信平台,适合于数据卡和入门级手机。SoftFone MSP500系列的新成员AD6900引入了更高级的多媒体功能。AD6900可以满足GSM/GPRS/EDGE终端高级系统电源管理的严格要求,另外支持需要大量计算的多媒体功能,包括MPEG-4视频以及多种音频编码标准。AD6900集成了Blackfin处理器、ARM926EJ-S处理器、片上大容量RAM和扩展的外围接口设备

图1是AD6900的顶层框图。


图1:AD6900顶层框图。

Blackfin处理器子系统包含了内核、L1代码和数据存储器(可配置为高速缓存或SRAM),统一的L2存储器、DMA控制器和一整套DSP外设。ARM926EJ-S子系统包括ARM微控制器(MCU)内核、高速缓存以及紧耦合存储器(TCM)。Blackfin处理器和ARM MCU都可访问系统RAM。专用APBUS子系统支持用于显示和数据捕获设备的多媒体接口。其中包括一个并行外设接口(PPI)控制器,支持10比特图像传感器或视频输入接口,一个用于并行LCD显示(称作EBUS2)的专用外部总线接口,它可以消除噪声并且接在外部存储器主接口上,并可通过多通道DMA控制器(称作APPDMA)满足多媒体接口设备对数据移动的需求,并且支持包括YUV4:2:2、YUV4:2:0、RGB565在内的多种视频格式。

EDGE手机的实现

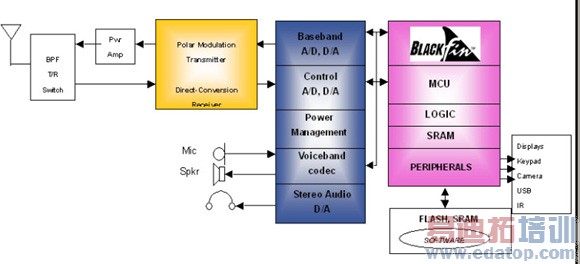

图2显示了EDGE手机的典型功能框图。


图2:EDGE手机功能框图。

该芯片组的单元电路包括RF发射器和接收器部分,带混合信号和电源管理单元的模拟基带部分以及数字基带部分。完整的手机设计包括芯片组、存储模块、应用模块(照相、显示等)和外围设备(例如蓝牙模块或SD卡或MMC卡)。完整的EDGE解决方案包含直接变频OthelloE RF收发器,后面连接AD6855模拟基带器件,以及取决于终端类型的AD6532或者AD6900数字基带处理器。功能模块的划分及其随后的优化确保了稳定的产品利润。

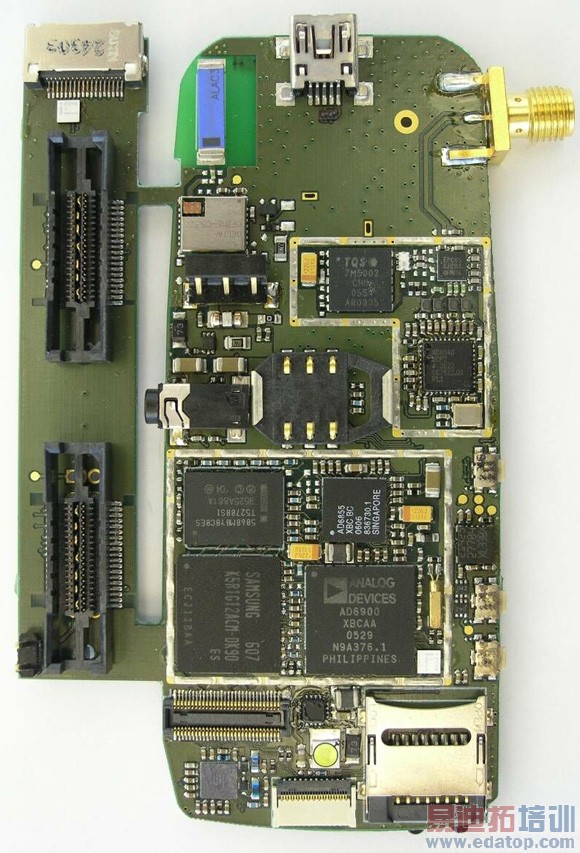

为了提供更加接近手机产品的完整解决方案,正如图3所示,我们提供了典型的外形参考设计。


图3:GSM/GPRS/EDGE参考设计。

这个具体的参考设计版本基于AD6546/AD6855/AD6900芯片组。此外,本设计包括照相机、T-flash存储器卡、蓝牙模块、IrDA红外接口、运动传感器、FM收音机和话筒。四频带设计能够使EDGE实现多时隙Class 12以及AMR语音编码。另外有一整套开发工具支持本设计,包括用于校准和开发的RF工具、高速日志记录、JTAG接口等。

平台扩展性

平台的可扩展性为体系结构扩展到多模操作提供了可能。例如,SoftFone-LCR芯片组就是由Blackfin处理器支持的基于软件方法实现的一种可扩展解决方案,适合用于TD-SCDMA终端。该芯片组具有先进的数字基带平台的全部属性,包括用有效的方法控制新功能和吸纳许多硬件功能的能力,达到多种用户要求(UE)所必需的速度,提供可调节的功耗,高效地处理控制代码,以及支持优化的编译器以保证产品代码质量。该芯片组从几年来为提高GSM/GPRS/EDGE手机的性价比、降低功耗所作的投资中直接受益,包括使用动态电压调节以便与处理器性能需要的功耗相匹配,使用先进的RF和混合信号技术,例如直接变换接收器和Σ-Δ模数转换器。事实上,这些技术通过共享许多模拟基带部分的功能和充分利用数字基带部分提供的高计算速度能够支持GSM/GPRS/EDGE和TD-SCDMA/GPRS多模应用。该平台的完全可扩展性能够使手机制造商在EDGE或TD-SCDMA从单模向多模工作转变的投资中获得收益。

作者:

Zoran Zvonar

系统工程部经理

美国模拟器件公司
