EDGE设计：获得继续演进的动力

Blackfin处理器子系统包含了内核、L1代码和数据存储器(可配置为高速缓存或SRAM)，统一的L2存储器、DMA控制器和一整套DSP外设。ARM926EJ-S子系统包括ARM微控制器(MCU)内核、高速缓存以及紧耦合存储器(TCM)。Blackfin处理器和ARM MCU都可访问系统RAM。专用APBUS子系统支持用于显示和数据捕获设备的多媒体接口。其中包括一个并行外设接口(PPI)控制器，支持10比特图像传感器或视频输入接口，一个用于并行LCD显示(称作EBUS2)的专用外部总线接口，它可以消除噪声并且接在外部存储器主接口上，并可通过多通道DMA控制器(称作APPDMA)满足多媒体接口设备对数据移动的需求，并且支持包括YUV4:2:2、YUV4:2:0、RGB565在内的多种视频格式。

EDGE手机的实现

图2显示了EDGE手机的典型功能框图。

图2：EDGE手机功能框图。

该芯片组的单元电路包括RF发射器和接收器部分，带混合信号和电源管理单元的模拟基带部分以及数字基带部分。完整的手机设计包括芯片组、存储模块、应用模块(照相、显示等)和外围设备(例如蓝牙模块或SD卡或MMC卡)。完整的EDGE解决方案包含直接变频OthelloE RF收发器，后面连接AD6855模拟基带器件，以及取决于终端类型的AD6532或者AD6900数字基带处理器。功能模块的划分及其随后的优化确保了稳定的产品利润。

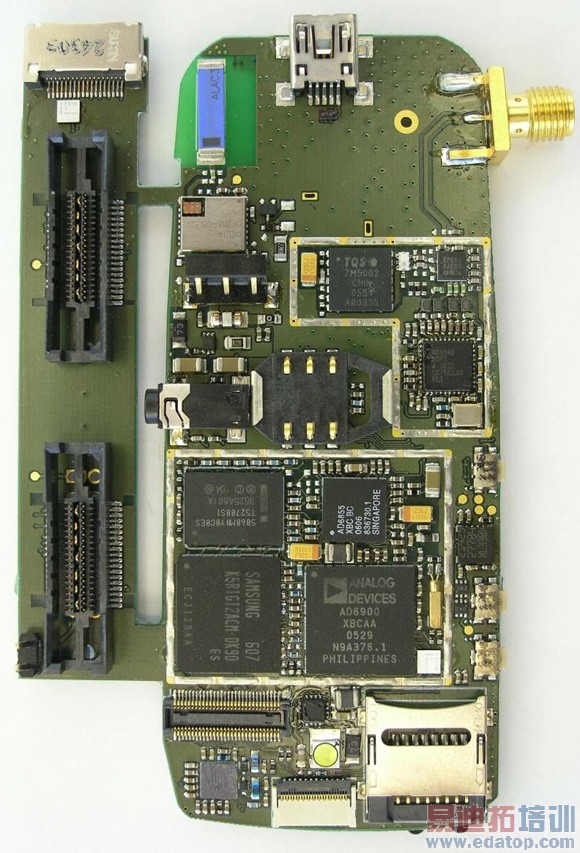

为了提供更加接近手机产品的完整解决方案，正如图3所示，我们提供了典型的外形参考设计。

图3：GSM/GPRS/EDGE参考设计。
