采用低压供电的创新型电视和机顶盒调谐器设计

录入：edatop.com 点击：

这些新型RF调谐器采用了两项新技术。TUA6039采用了真正的双极工艺，特别适合于低成本的固定式应用。TUA6041和TUA6045瞄准的是便携式应用和汽车电视，因此采用了具有更好性能和更低功耗的BiCMOS工艺。这三种调谐器都是高集成度的电视前端设备，包括一个混频器-振荡器-锁相环(MOPLL)和一个AGC放大器，如图2所示。

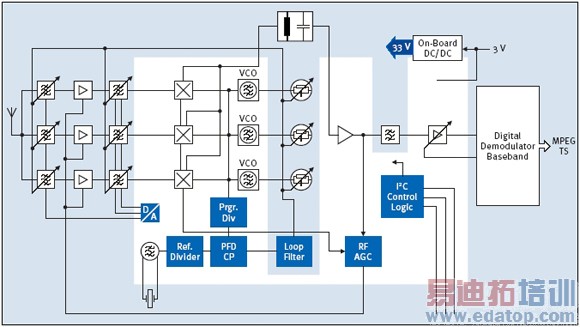

图2：TUA6041方框图和MOPLL+IF AGC应用。

这三种最新IC都是三波段调谐器，包括了所有主要的RF频段，如VHF-低、VHF-高、UHF以及DAB-L波段1.47GHz(L-band，仅TUA6045/1具有)。这就使得这些调谐器特别适合支持模拟、数字地面和有线电视系统(PAL、SECAM、NTSC、DVB-T/C、ISDB-T、ATSC等)以及音频系统(FM/DAB)的多制式接收机。在经过滤波器和AGC放大器的前级之后，信号将被进一步放大并与锁相环振荡器混频，振荡器中的四引脚UHF振荡器槽路可确保最佳的相位噪声性能。

目前，英飞凌公司是RF调谐器IC产品的市场领先者，提供MOPLL IC(TUA6034)以及IF AGC放大器(TDA6192)，该放大器在数字电视机中的份额已经达到75%以上。新的系列产品以更低的功耗提供更好的性能，从而允许开发更小的调谐器模块，其结果是更进一步地降低系统成本。一些读者可能会关心是如何使用低电压实现更好性能的。原因是由于半导体工艺技术的不断演进，还有更精巧的电路设计技术。一个实例就是在中频IF级的输出端利用无源器件改善电压降低后的性能。

TUA6041包括了3个用来校正前级滤波器的数模转换器(ADC)。这就允许模块设计师能够使用纯SMD器件来替代空气线圈。而TUA6041和TUA6045都含有一个DC/DC变换器，并在混频器前面有一个宽带RF检波器，这保证了最佳的线性度，并与频率为4~16MHz的晶体一起，保证了最佳的相位噪声性能。最后，所有这三款IC都集成了完整的MOPLL和中频AGC放大器功能。英飞凌公司提供了上述三种调谐器IC的参考设计，如图3所示。

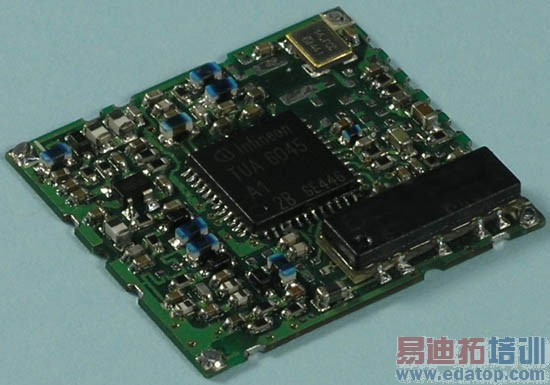

图3：采用英飞凌器件的调谐器参考设计。参考设计板尺寸大约20mm×20mm。
