关于无线通讯OFDM调制的实现

OFDM是现代宽带无线通信系统应用的技术。为了减少高数据率OFDM系统中各信道间影响带来的失真，引入循环前缀(CP)来消除码间干扰(ISI)。它将一个IFFT包的最后部分复制到OFDM符号序列的前端。注意，CP的长度必须长于色散信道的长度以彻底消除ISI。在发射器中，OFDM调制包括快速傅立叶逆变换(IFFT)运算和CP的插入。而在OFDM接收器中，CP在数据包送往FFT解调前被移除。新一代的无线系统以高动态配置为标志，其中CP的长度随着传输模式，帧结构(见图1、2)以及更高级的协议而改变。例如，3GPP LTE中的CP配置每一个时隙都不同。CP的长度基于具有2048时间间隔的OFDM符号。WiMAX系统中可以有几种相似而不同的CP结构。

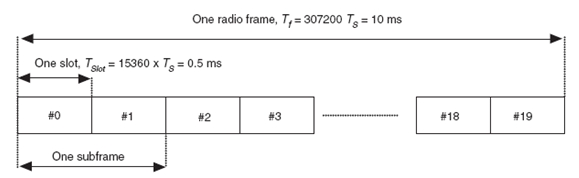

图1：3GPP LTE下的帧结构1，可用于TDD、FDD系统。

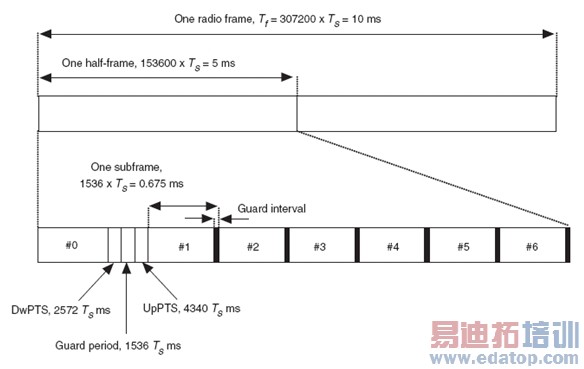

图2：3GPP LTE下的帧结构2，可用于TDD系统。

OFDM调制的实现

下面将讨论如何实现OFDM调制及解调中循环前缀的插入与消除。

FFT与FFT反变换：在OFDM调制中最关键的运算就是IFFT，相类似，OFDM解调的核心为FFT。宽带系统中的高FFT吞吐率是至关重要的，尤其是在FFT被多路数据通道共享时。

在WiMAX以及3GPP LTE这类现代可扩展无线系统中，在运行中可重新配置的能力同样成为系统要求的一个重要指标。可变流模式下的FFT MegaCore函数瞄准的是可重新配置的无线通讯，是设计OFDM系统时的一个很好选择。

FFT的MegaCore函数被设定为可变流模式，它允许FFT的大小和方向逐包改变。它还采用了存储效率模式――这是FFT核的唯一模式，直接从FFT的蝶形引擎中输出位反转符号。可以在FFT核之外结合带有循环前缀插入的位反转。这样，整个OFDM调制可以节省出一个单缓冲器。
