2G/3G多频段射频收发芯片的工作原理及应用设计

录入:edatop.com    点击:
随着中国3G发展步伐的加快,3G网络建设进入规模性发展,室内覆盖成为运营商和设备系统厂商共同关注的焦点。面对未来多系统共存的状况,如何构建一个经济有效、性能稳定、功耗低、体积小且施工灵活的多网合路室内分布系统是现有运营商急需解决的问题,也是建设3G网络的焦点之一。

针对上述应用要求,广嘉设计了一款芯片BG822CX,可实现GSM900、GSM1800、GSM1900、IS-95、 TD-SCDMA、SCDMA、PHS和 WCDMA多种制式收发功能,并且采用高中频输出结构,适合于五类线传输。本产品解决了上述多协议RF信号的室内覆盖问题,同时实现体积小、功耗低、可靠性高的无线和有线信号之间的双向转换,其采用独特的多协议收发芯片实现室内分布系统的远端接入单元。本产品集成度高,外围元件极少,最大限度地减少了系统开发开发难度和开发周期,极大地降低了生产成本。

BG822CX的基本特性

BG822CX工作在800到2200MHz。可覆盖GSM900、GSM1800、GSM1900、IS-95、TD-SCDMA、SCDMA、PHS和 WCDMA共8个频段,单芯片全集成完整射频收发器。

BG822CX采用软件控制技术,中频可变结构,根据不同的应用,中频频率可以在40-120MHz中任意配置。芯片内置接收通道、发射通道、VCO和PLL。仅需一个SAW滤波器就可以实现接收功能;发射可直接输出到片外功放,实现中频到射频的发射功能。接收发射共用同一个VCO/PLL,可以降低功耗、节约成本。

BG822CX接收通道提供56dB的增益调整范围,5dB的低噪声系数,同时提供多种带宽选择的中频低通滤波器,可满足不同应用的需求。发射通道可以提供最大4dBm线性的单端输出功率,并可以提供30dB的边带抑制功能。

该款芯片3.3V电源供电,可应用于几乎所有无线基础设施设备中,对于解决移动通信多频合路难题具有重要意义。

BG822CX的工作原理

如图1所示,BG822CX收发芯片主要集成了两大部分电路:接收部分Rx和发射部分Tx。接收机集成了包括低噪声放大器,混频器,VGA 和LPF在内的所有模块。发射机集成了包括 LPF,VGA,多相滤波器,调制器和输出驱动器在内的所有模块。除上述的接收和发射部分电路,本产品还集成了带隙基准电流源(Bandgap),为芯片内各模块提供稳定的电流偏置。同时,本产品还集成SPI串行通信电路,实现芯片与片外系统之间的数据通信。

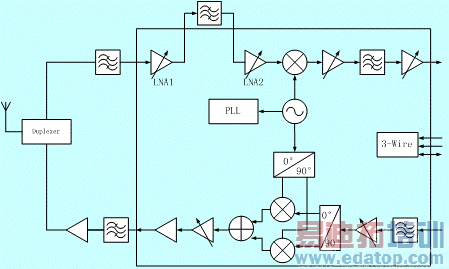

图1:BG822CX芯片原理图。
图1:BG822CX芯片原理图。
