利用频谱/信号分析来限制射频功率和寄生噪声辐射

像频率范围、中心频率、分辨带宽(RBW)和测量时间这些有关频率的关键控制都会影响测量结果。

频率范围指的是分析仪所能捕获的总频谱分量，而中心频率相当于频率范围的中心。应该注意像频率范围这类频率控制决定了仪器前面板上的频率范围。另一方面，根据频率范围的大小不同，FFT信号分析仪有两个截然不同的采集模式。

仪器中高达RBW的频率范围的实现方式是：对一段频率进行下变频，然后对下变频信号进行数字化。而对于超出RBW的频率范围，按顺序对频谱段进行变频和数字化。RBW控制频率轴上的频率分辨率。在传统的分析仪中，利用一个窄带滤波器来扫描频率范围来实现频谱显示。滤波器带宽决定了频率轴上的分辨率，因此也是控制的标志。

与此同时，采用FFT的分析仪没有模拟滤波器，而是采用FFT和相关的窗口参数(windowing parameter)来确定频率分辨率或者RBW。与传统的频谱分析仪不一样，目前最新的采用FFT的分析仪可以选择窗口来限制频谱泄漏并改善频域中间隔较小频段的分辨率。那些对FFT分析仪以及FFT熟悉的人们也许会问，RBW频率分辨率与FFT的抽头的宽度是什么关系？表1显示了在新型的RF信号分析仪中RBW频率分辨率参数(规定在3dB 和6dB处的RBW分辨率)与FFT抽头宽度的关系。

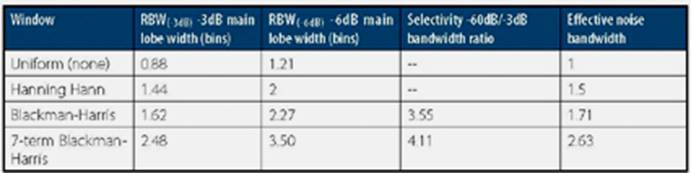

表1：RBW频率分析分辨率与FFT分析仪的抽头宽度相关。

采用FFT的分析仪具有窗口选择，用来限制频谱泄漏并改善频域中间隔较小频谱的分辨率。而传统的频谱分析仪则没有这一功能。传统扫描式分析仪的测量时间(或扫描时间)与RBW的平方成反比，这是由模拟滤波器的建立时间确定的。如果要通过降低RBW来改善频率分辨率，则扫描时间要呈指数增加。

相反，随着RBW的降低，FFT信号分析仪所进行的采集更长，运算量也更大。随着DSP器件速度的加快，测量速度更快，从而实现更高的分辨率或更窄的RBW测量。

图1：频谱分析仪测量结果的频率和幅度关系。
