国标解调芯片M88DD2000 的工作原理与应用

录入:edatop.com    点击:
所谓数字电视,就是将传统的模拟电视信号经过抽样、量化和编码转换成用二进制数代表的数字式信号,然后进行各种功能的处理、传输、存储和记录。采用数字技术不仅使各种电视设备获得比原有模拟式设备更高的技术性能,而且还具有模拟技术不能达到的新功能,使电视技术进入崭新时代。

与模拟电视相比, 数字电视具有以下特点及先进性:1)清晰度更高、音频效果更好、抗干扰能力更强;2)更合理有效地利用各类频谱资源。数字电视采用数据压缩编码技术,传输信道带宽较模拟电视大为减小,传输一套模拟电视节目的8MHz频道可同时传输4~6套数字电视节目;3)降低了信号发射功率,输出信号稳定可靠,易于消除图象畸变,且输出信号易于存储;4)数字电视输出信号具有可扩展性、可分级性和可操作性,便于在各类通信信道或有线电视信道中传输。

一个完整的数字电视系统同模拟电视广播系统一样,也是由节目源、广播和接收三大环节组成,具体结构如图1所示。由图1可见:数字电视系统主要由信源编解码、节目流与传送流多路复用/解多路复用、信道传输、信道编解码、调制解调等设备组成。澜起科技推出的M88DD2000就是针对中国国标地面数字电视的高性能解调器,完成数字电视系统接收端的解调、解码等功能,无论在固定、移动或者便携时都具有优异的系统性能。其主要应用领域包括:地面机顶盒、数字电视一体机、移动和手持电视等。

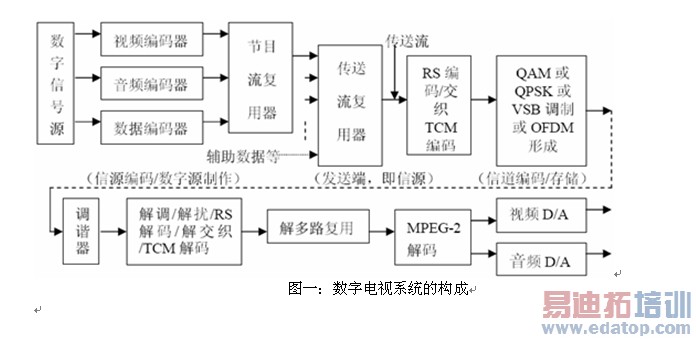

图一:数字电视系统的构成
图一:数字电视系统的构成



M88DD2000主要特点和优势

1.符合全国标GB20600-2006标准;

2.支持单载波和多载波信号解调;

3.支持国标GB20600-2006定义的所有解调模式;

4.支持6/7/8MHz信号带宽;

5.内嵌高性能的10位数模转换器,对中频(4.57MHz和36.167MHz)进行直接采样;

6.内嵌专门的脉冲干扰消除模块,用于对脉冲噪声进行滤除,有效地提高了抗脉冲干扰能力;

7.极强的邻道选择能力,大大提高了领道选择性能;

8.极强的抗信道时延扩展能力;

9.内嵌专门的MCU,可以进行锁定指示、信号质量、器件状态控制和调度,从而大大简化了产品的开发过程;

10.支持自动模式检测和参数恢复与更新;

11.内嵌电源管理模块,可以支持三种供电模式:单3.3V、3.3V和1.8V 或者3.3V和1.2V供电;

12.低功耗设计, 减小了电源消耗、提高了系统的稳定性;

13.100-pin LQFP小封装。
