天地共网WiMAX系统性能分析

为满足业务需求，网络结构会不断变化，基站调整、新站入网等因素都会影响到H-BS与T-BS覆盖区边缘距离的变化。在这种情况下，如何保证系统性能是天地共网WiMAX系统能否实现宽带接入无缝覆盖的关键。图6对这一情况做出了说明。我们设定最初H-BS与T-BS覆盖区边缘距离为40km，然后将T-BS覆盖区移向H-BS覆盖区，逐渐减少覆盖区边缘距离。当这一数值为负值时，说明两覆盖区出现了重叠。实验配置3个测试站，它们始终处于T-BS覆盖区左侧与右侧边缘及H-BS覆盖区左侧边缘。我们将对各覆盖区边缘的CNR，CINR，INR等值进行测量比较。

图6：覆盖区边缘性能比较。

当覆盖区边缘(EOC)间距大于0时，CINRH变化很小。但当T-BS覆盖区与H-BS覆盖区出现重叠后，CINRH快速衰落到0dB以下，这是因为处于H-BS EOC的测试站在此时与T-BS的距离远小于到H-BS的距离，而T-BS信号产生的干扰迅速增强。当T-BS覆盖区完全包含在H-BS覆盖区内后，H-BS EOC位置的CINRH值又会快速恢复到原来水平。对于T-BS来说，在EOC间距逐渐减少的过程中，其左侧EOC的CINRT值总是低于右侧EOC的CINRT值，直至EOC间距等于-7km，既T-BS正好处于H-BS的左侧EOC上。这是因为H-BS的信号进入到了位于T-BS左侧EOC的测试站的天线主瓣区，从而引起了较大干扰，造成了CINR值的下降。

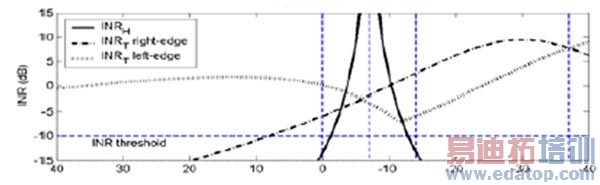

在图8中，我们给出了INR的变化情况，当T-BS覆盖区完全处于H-BS覆盖区之外时，H-BS EOC处的INRH值始终低于INRthresho。当EOC间距减少时，T-BS左侧EOC处的INRT值增大，而右侧EOC处的INRT值则低于INRthreshold。

图8：H-BS 与T-BS EOC减少时INR值的变化情况。

图9：H-BS EOC处CINR值及H-BS引入功率控制后T-BS的最佳INR变化。
