如何进行移动WiMAX设备的物理测试？

发送器测量

移动WiMAX发送器需要做哪些测试呢？由WiMAX标准定义的发送器测试项目包括了最大输出功率、发送器频谱平坦度、发送器相对星座误差(RCE)和误差向量幅度(EVM)、发送器功率电平控制、发射频谱抑制(针对未许可频段)、相邻信道功率比(ACPR)、杂散电平以及谐波电平。

许可机构一般都颁布针对其领域中具有特殊要求的频谱抑制。有了宽带信号分析仪后，这些WiMAX射频发送器的所有测量项目都可以做，包括频率、功率电平、干扰和调制质量的测试。由于WiMAX系统非常依赖于精确数字调制和解调功能，因此许多表征移动WiMAX设备发送器的测量与调制质量有关。

为了避免干扰，发送信道必须保持在规定的频率范围内，并采用规定的功率电平。因此两个更基本的WiMAX发送器测量与表征WiMAX设备发送信号的频率和功率有关。因为WiMAX信号采用突发方式发送信号，因此对频率精度的发送器测试要求信号分析仪具有足够的瞬时带宽来捕捉感兴趣的全部信号。表2给出了针对各种WiMAX工作频率范围和标准的信道带宽。

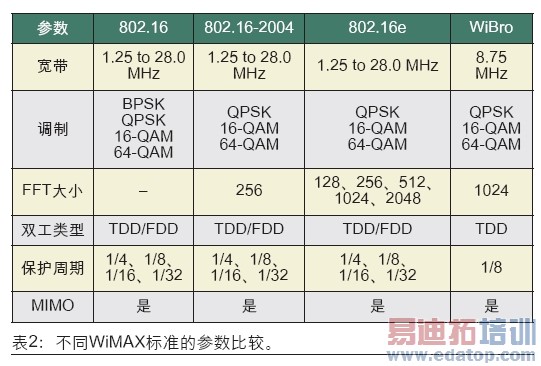

表2：不同WiMAX标准的参数比较。

频率精度测量要求WiMAX信号在测量之前先要解调。相关WiMAX规范要求WiMAX发送器的频率容限为设置频率的2ppm以内，这对3.5GHz WiMAX器件来说相当于7kHz。WiMAX标准对支持Mesh网络的器件的要求略松一点，其要求为设置频率的20ppm。

在功率方面重要的是要记住WiMAX设备是以帧的形式发送信号，信号幅度从一帧的开始到结束是不断变化的。例如一帧的开始或前导码的功率一般要比数据部分高3dB。WiMAX标准要求基本的WiMAX功率测量结果位于±0.5dB的相对幅度精度内。

在WiMAX突发信号中使用了接收信号强度指示(RSSI)，不过只是位于突发信号的前导部分。由于WiMAX突发信号的复杂性，必须使用一台以上的普通功率计才能实现精确的功率测量。另外，由于WiMAX信号调制带宽比较宽，因此不可能用传统的频谱分析仪评估它们的调制质量。相反，精确的WiMAX发送器测量应该使用可编程的信号分析仪和应用软件。

由于WiMAX信号的突发性，更先进的固定和移动WiMAX发送器测量经常表现为时间的函数。发送器质量测量包括接收到的时间信号、EVM/RCE、频谱平坦度、相对时间的EVM、相邻信道的功率比(ACPR)、相邻信道的频谱平坦度、功率谱密度(PSD)以及累积互补分布函数(CCDF)。

WiMAX接收器的测试方法与发送器测试相类似，但用了高性能信号发生器代替WiMAX系统的正常发送器。典型的WiMAX接收器测量包括灵敏度、最大输入电平、相邻信道和交织信道抑制、参考时序精度、BER和用户站上行链路发送时间跟踪精度，它与指示用户站改变时序的参考时序精度相类似。

图1：安立公司的Signature MS2781B高性能信号分析仪。

结果评估

如果不能解释测试结果，即使再优秀的测量功能也没有意义。由于IEEE 802.16e-2005 OFDMA信号非常复杂，而为了执行众多的移动WiMAX发送器测量又需要精确的数字解调，因此很容易遗漏问题或错误理解测试结果。例如定义不正确的突发数据会导致测试过程中的解调失败。

为了尽可能提高WiMAX测量的精度，需要关注测试细节和声波测量操作。幸运的是，高性能测量工具提供的高等级性能和内置测量功能可以用来实现评估全球移动和固定WiMAX发送器与接收器所需的复杂测量。

作者：Eric Hakanson

　　　安立公司
