利用WEBENCH软件快速设计有源模拟滤波器

录入:edatop.com    点击:
引言

几乎所有电子电路中都能看到有源模拟滤波器的身影。音频系统使用滤波器进行频带限制和平衡。通信系统设计师使用滤波器调谐特定频率并消除其它频率。为了使高频信号衰减,所有数据采集系统都在模数转换器(ADC)前面有一个抗锯齿(低通)滤波器,或者在数模转换器(DAC)后面有一个抗镜像(低通)滤波器。这种模拟滤波还可以在信号到达ADC之前或者离开DAC之后,消除叠加在信号上面的高频噪声。如果ADC的输入信号超出转换器采样频率的一半,则该信号的大小被可靠地转换;但是,在其变回数字输出时,频率也发生改变。

利用TI的WEBENCH滤波器设计器软件,可以高效地设计出低通、高通、带通或者带阻滤波器。这种应用程序替代了TI的FilterPro和以前国家半导体的WEBENCH有源滤波器设计器软件。在生成有源滤波器时,它使用这些程序和公式。但是,它允许深度调节各种滤波器变量,优化滤波器,为滤波器电路寻找到正确的TI运算放大器 (op amp),并具有SPICE模拟功能,比上面两个程序更加强大。

低通模拟滤波器的重要设计参数

低通模拟滤波器的频域规范包括4个基础参数:

●fc,即滤波器的–3-dB截止频率

●Ao,即滤波器的增益

●Asb,即阻带衰减

●fs,即阻带衰减的中断频率

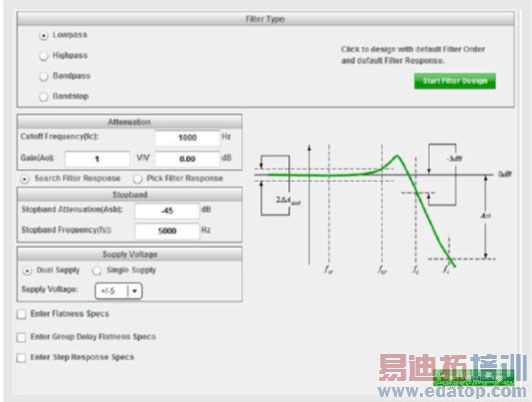

图1所示WEBENCH滤波器设计器的滤波器类型窗口列出了这些参数。DC到截止频率(fc)的频率范围为带通区域。图1中Ao为带通响应量级。使用巴特沃兹(Butterworth)或者贝塞尔(Bessel)滤波器时,带通响应可以为扁平,并且无纹波。相反,一直到截止频率,切比雪夫(Chebyshev)滤波器都有纹波。切比雪夫滤波器的纹波误差量级为2△AMAX

利用WEBENCH软件快速设计有源模拟滤波器
图1:WEBENCH滤波器设计器重要模拟滤波器参数
