正确选择数字隔离器的三要素

数据传输方法

光耦合器使用LED发出的光将数据跨越隔离栅传输——LED点亮时表示逻辑高电平，熄灭时表示逻辑低电平。当LED点亮时，光耦合器需要消耗电能；对于关注功耗的应用，光耦合器不是一个好的选择。多数光耦合器将输入端和/或输出端的信号调理留给设计人员实现，而这并不一定是非常简单的工作。

数字隔离器使用更先进的电路来编码和解码数据，支持更快的数据传输速度，能够处理USB和I2C等复杂的双向接口。

一种方法是将上升沿和下降沿编码为双脉冲或单脉冲，以驱动变压器(图2)。这些脉冲在副边解码为上升沿或下降沿。这种方法的功耗比光耦合器低10倍到100倍，因为不像光耦合器，功率无需连续提供给器件。器件中可以包括刷新电路，以便定期更新直流电平。

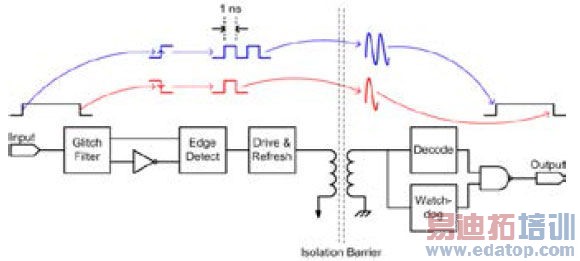

图2. 一种数据传输方法是将边沿编码为单脉冲或双脉冲

另一种方法是使用RF调制信号，其使用方式与光耦合器使用光的方式非常相似：逻辑高电平信号将引起连续RF传输。一般将其称为“开关”方案。此方案的优势是它可以更快地跨越隔离栅传输数据；但抖动有时会是个问题。此外，开关方案的功耗高于脉冲方法，因为逻辑高电平信号需要持续消耗电能。采用脉冲方法，则功耗可以降低至1μW的最低水平，这是其他方法所不能比拟的。

也可以采用差分技术来提供共模抑制，不过，这些技术最好配合互感器等差分元件使用。
