正确选择数字隔离器的三要素

录入：edatop.com 点击：

多年来，工业、医疗和其他隔离系统的设计人员实现安全隔离的手段有限，唯一合理的选择是光耦合器。如今，数字隔离器在性能、尺寸、成本、效率和集成度方面均有优势。了解数字隔离器三个关键要素的特点及其相互关系，对于正确选择数字隔离器十分重要。这三个要素是：绝缘材料、结构和数据传输方法。

设计人员之所以引入隔离，是为了满足安全法规或者降低接地环路的噪声等。电流隔离确保数据传输不是通过电气连接或泄漏路径，从而避免安全风险。然而，隔离会带来延迟、功耗、成本和尺寸等方面的限制。数字隔离器的目标是在尽可能减小不利影响的同时满足安全要求。

传统隔离器——光耦合器则会带来非常大的不利影响。它们的功耗极高，而且数据速率低于1 Mbps。虽然存在更高效率和更高速度的光耦合器，但其成本也更高。

数字隔离器问世于10多年前，目的是降低光耦合器相关的不利影响。数字隔离器采用基于CMOS的电路，能够显著节省成本和功耗，同时大大提高数据速率。数字隔离器由上述要素界定。绝缘材料决定其固有的隔离能力，所选材料必须符合安全标准。结构和数据传输方法的选择应以克服上述不利影响为目的。所有三个要素必须互相配合以平衡设计目标，但有一个目标必须不折不扣地实现，那就是符合安全法规。

绝缘材料

数字隔离器采用晶圆CMOS工艺制造，仅限于常用的晶圆材料。非标准材料会使生产复杂化，导致可制造性变差且成本提高。常用的绝缘材料包括聚合物(如聚酰亚胺PI，它可以旋涂成薄膜)和二氧化硅(SiO2)。二者均具有众所周知的绝缘特性，并且已经在标准半导体工艺中使用多年。聚合物是许多光耦合器的基础，作为高压绝缘体具有悠久的历史。

安全标准通常规定1分钟耐压额定值(典型值2.5kVrms至5kVrms)和工作电压(典型值125Vrms至400 V rms)。某些标准也会规定更短的持续时间、更高的电压(如10 kV峰值并持续50μs)作为增强绝缘认证的一部分要求。基于聚合物/聚酰亚胺的隔离器可提供最佳的隔离特性，如表1所示。

正确选择数字隔离器的三要素

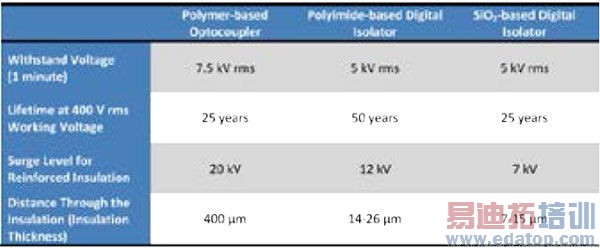

表1：隔离特性
