MEMS时钟振荡器在射频系统中的应用

DCXO抖动清除电路实现

应用于抖动清除锁相环路的DCXO应具有足够高的频率更新速率，极高的频率分辨率，低相位噪声性能和适合系统要求的频率牵引范围。图4是一个基于DCXO和FPGA的全数字锁相环路125MHz时钟的抖动清除电路。该设计选择的SiT3907 DCXO可以提供最高每秒25,000次的频率更新速率，1ppb的高频率分辨率，小于1 ps RMS(12kHz~20MHz)的积分相位抖动特性和最高达±1600ppm的线性牵引范围。全数字锁相环电路包括输入时钟分频器，相位累加器、环路滤波器，环路状态控制电路，可选的CIC滤波器，以及驱动DCXO芯片的串行通信接口。

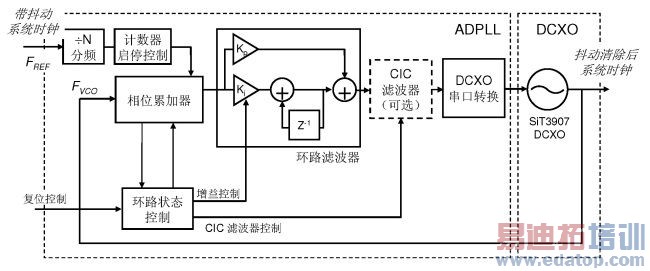

图4：基于DCXO和ADPLL的抖动清除电路框图

相位累加器是一个启停计数器，由反馈的DCXO时钟驱动。计数器周期的启动和结束由输入时钟分频脉冲触发。输入时钟预分频值N决定了相位累加器的采样率。

环路滤波器需要保持低带宽，一般不大于相位累加器采样率的十分之一。环路状态控制电路在检测到锁定状态之后可降低环路增益，进一步提高噪声抑制能力。

图4的数字锁相环电路还包括两个附加功能，可以降低相位噪声和抖动。第一个功能是环路状态控制电路的更新或复位信号，可最小化相位误差的积累。第二个功能是可选的CIC滤波器，可降低开环增益。没有打开CIC滤波器的开环增益H(s)为：

其中，N是系统时钟与相位比较器采样频率之间的比率。当环路滤波器增益在锁定过程中的两个值之间交替时，CIC滤波器可减轻增益变化对输出的影响。另外，调节增益Kp和Ki之间的比例可以增加稳定性、提高性能。

实验测量该设计的相位噪声、相位抖动和抖动衰减的有效性。测量数据显示对正弦信号调制抖动的衰减可高达60dB，并导致综合相位抖动显著降低。图5显示抖动清除电路对时钟信号的影响；从一个能观察到明显抖动的125MHz系统时钟开始，将宽带相位抖动从157 ps RMS降至3.5 ps RMS，产生了一个适合通信和网络应用的高性能、低抖动的输出时钟。

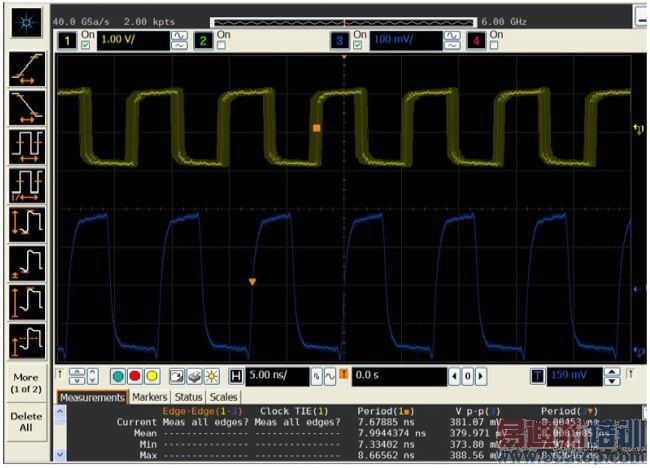

图5：比较带抖动的125 MHz系统时钟输入(黄色，顶部)与抖动清除后的输出时钟(蓝色，底部)
