Cellular Offloading：无线高密度接入的解决方案

1. 采用802.11n MIMO技术

传统的802.11 a/b/g技术采用如图3所示单入单出的系统设计(一个TX和一个RX，分别配合两个天线)，这样设计的系统采用一根天线收发数据，吞吐量不高，通常用于避免多径反射。

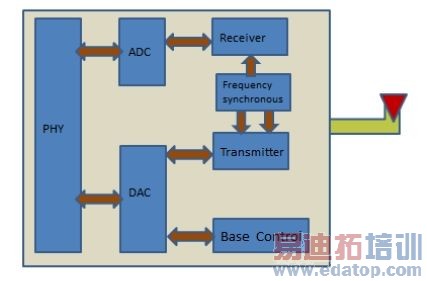

图3：传统的802.11 a/b/g 技术的系统设计。

而采用MIMO空间多流多天线技术的系统，采用多个TX 和 RX，可将一个数据流拆分开来通过多个独立的天线系统进行收发，这种技术可以很好的提高空口带宽和信噪比。当TX段有多个个天线进行发送，而RX段也有多个天线进行接收时，即组成多天线的 MIMO SDM (Spatial Division Multiplexing)空分复用系统，如图4所示。空分系统，因为有多条流存在，各个数据流之间会有干扰现象，会造成信号质量下降，因此这种系统需要radio 部分的对多流的信号进行特别处理。采用MIMO技术后，系统典型空口速率会有显著提升，如图5所示。

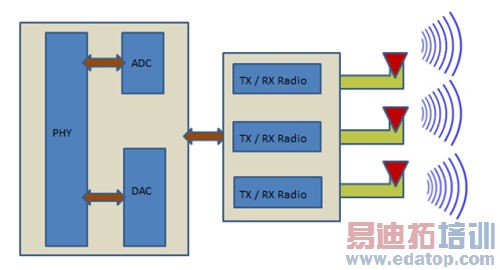

图4：组成多天线的MIMO SDM空分复用系统。

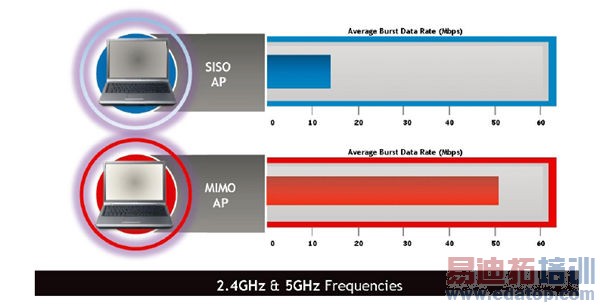

图5：系统采用SISO技术与MIMO技术的空口速率对比情况。
