理解动态范围的组成要素

录入:edatop.com    点击:

1dB压缩点是一个实际的工作点,而接收器、混频器或放大器的TOi则是一个纯数学概念,它将泰勒级数展开式的三阶非线性项的非线性乘积关联到混频器或放大器等元件的线性输出信号。虽然TOi是一个更加有用的参数,因为它引用了落在感兴趣的基频信号附近的阻塞或干扰信号,但在某些情况下,元件的线性度也可能被定义为二阶截取点,这时使用的是泰勒级数展开式的二阶项。由于干扰信号非常靠近有用信号,因此很难甚至不可能在不衰减有用信号的条件下通过滤波来去除干扰信号。

使用单音测试信号(见图)时截取点可以被认为是谐波的一个函数,或者在使用双音测试信号时由互调产物决定截取点。谐波电平的测量值单位是dBc,或者低于有用载频信号的谐波分贝电平,而互调失真通常用相对于1mW功率(dBm)的dB值表示。需要着重指出的是,两类截取点的电平是不同的,因此在比较不同元件、设备或系统的动态范围时应该使用相同类型的截取点。

理解动态范围的组成要素

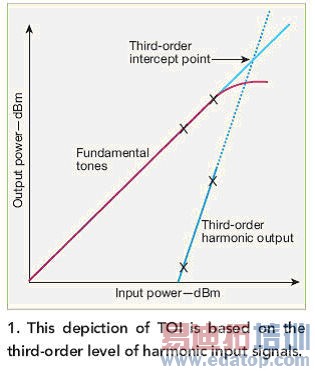

图:这是根据谐波输入信号的三阶电平画出的TOi曲线。

在接收器中,动态范围从高电平端的TOi点延伸到低电平端的灵敏度。TOi是信号饱和与失真效应的结果,而影响灵敏度的因素包括工作环境的热噪声和接收器的噪声系数、杂散电平、谐波和相位噪声。接收器的动态范围很大程度上取决于系统中的混频器和放大器,但也受信号链中有源和无源滤波器的限制。

位于接收器前端的自动增益控制(AGC)电路对于避免信号饱和与杂散信号产生很有用。在与带显示屏的测量接收机(如频谱分析仪)相似的测试设备中,显示的平均噪声电平(DANL)一般用于代表动态范围的底端。

灵敏度有时容易令人误解。例如,当存在大信号时接收器灵敏度可能受到不良影响。在比较接收器时,当附近有高电平信号的情况下,具有高灵敏度的接收器对低电平信号的处理性能可能没有灵敏度低的接收器好。一般情况下,在做这种比较时必须参考动态范围指标,因为灵敏度低但动态范围大的接收机在处理没有受到互调失真影响的低电平信号时要比灵敏度高但动态范围小的接收机效果好。

在灵敏度方面,接收器有时使用一种被称为最小可辨别信号(MDS)的品质因数,这是一个等于噪声电平的信号电平,通常用dBm表示。因为噪声电平取决于接收器或频谱分析仪的分析带宽,因此在通过MDS值进行比较时应对分析带宽作归一化处理。
