RFID走热,设计机会将激增
耦合技术
电磁耦合在决定无源标签的读取范围方面发挥着重要的作用。LF和HF RFID系统使用电感耦合。能量通过共享磁场从读取器线圈传送到应答器(标签)线圈。
LF和HF系统中的读取器天线会在一个被称为近场的电磁区域中创建一个强大磁场,范围距天线最多约一个波长。这个磁场的强度足以唤醒标签,并给它提供将身份数据传送给读取器所需的电源。电感耦合还可以使用相同的能量传送机制用来写标签(图1)。

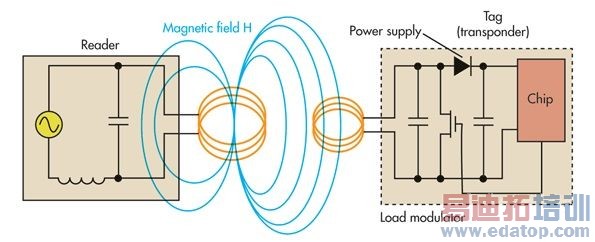

图1:用于LF和HF系统(包括NFC在内)的电感耦合发生在近场区域内。
UHF RFID系统工作在距天线约两个波长到无限远的“远场”,可以实现比LF和HF系统更大的读取范围。标签天线利用一种被称为后向散射耦合的技术接收读取器天线的电磁能量,RFID芯片再使用这个能量改变天线上的负载,并反射回包含身份信息的改变信号。
在实际应用中,标签是为特定应用设计的,在频率、内存容量、支持的标准和天线设计方面都有变化。德州仪器(TI)公司的Tag-it HF-I Plus应答器在微小的矩形外形中提供了2kb的内存,适合用于产品鉴定、资产管理和供应链管理。它是一种工作在13.56MHz频率的HF标签。
在内存规模的另一端,恩智浦(NXP)公司的HITag μ应答器集成了128kb的内存。这是一种LF标签,适合用于牲畜识别、洗衣自动化以及啤酒桶和煤气罐的物流运输。
设计目标
特定RFID系统读取器的特性很大程度上取决于具体应用,虽然有一些目标跨越应用界限。就像在大多数工程项目中成本很重要,这通常意味着尽量减少材料清单,尽量提高标签制造商提供的附加价值,如开发工具、参考设计和软件。
机械设计应该坚固耐用,并提供防破坏保护功能。还要注意系统所在地政府的频率分配。系统很容易部署和操作也很重要,因为最终用户不是技术人员。
近场通信
功耗也非常重要,尤其是在电池供电的应用,例如带嵌入式近场通信(NFC)功能的智能手机中。虽然NFC是RFID技术的一个子集,但具有一些独特的增强性能:
更短距离——NFC的工作距离特别短(<10cm),因此可以防止一些偶然或未授权的链路活动。加密则确保了更高的安全性。
直观的链接过程——NFC对最终用户要求极低。举例来说,具有NFC功能的智能手机只需彼此或与NFC读取器靠近或扫过一下就能启动会话。
能够与无源的RFID产品进行通信——NFC在自我供电设备之间的工作方式是传统的方式。它也支持与非接触式智能卡或RF应答器等无源设备的通信。
与蓝牙和Wi-Fi的协作——除了与RFID技术是补充关系外,NFC还具有与使用蓝牙和Wi-Fi无线网络的设备进行通信的内置功能。因此,NFC在现有技术之间提供了多协议桥接。
