汽车门禁射频接收器阻抗匹配介绍

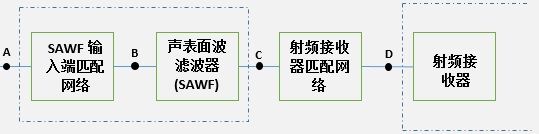

下面来讨论一下基于Fig 7的阻抗匹配方法。

步骤 1：确认射频接收器的输入阻抗。

在射频接收器的数据手册里都会标明射频输入端的输入阻抗值或者等效的R//C值是多少。有些读者会直接用这个值来作为芯片的射频输入的值来进行匹配。这里需要说明的是，这个值一般是芯片设计的理想值，具体到不同的PCB板的话普遍有比较大的差异。

正确的做法是，给接收器通电，通过上位机或者芯片内部程序使芯片处于接收状态，如果内部有低噪声放大器的话，要使它处于最大增益状态，同时调整网络分析仪的输出功率，使得芯片内部放大电路工作在线性放大状态，防止其饱和，从而影响结果。一般功率设定在-60dBm以下就可以满足要求，具体参考芯片的数据手册。

这里我们假设测得D点的输入阻抗为Zrx_in=200

步骤 2：查看SAWF的数据手册，找出输出阻抗值。

由于SAWF的输出阻抗很难在实验室测量，我们暂时假设它的值为数据手册所示。比如

Zout=60-j150.

步骤3：对芯片输入和SAWF输出进行共轭匹配。

窄带SAWF一般是设计用于功率匹配，即共轭匹配。

这一步主要是用到Smithchart 仿真工具，暂时不需要网络分析仪。因为SAWF的输出阻抗难以测量，我们以假设为基础仿真出所需要的匹配网络，在后面步骤，我们会来验证这个假设。

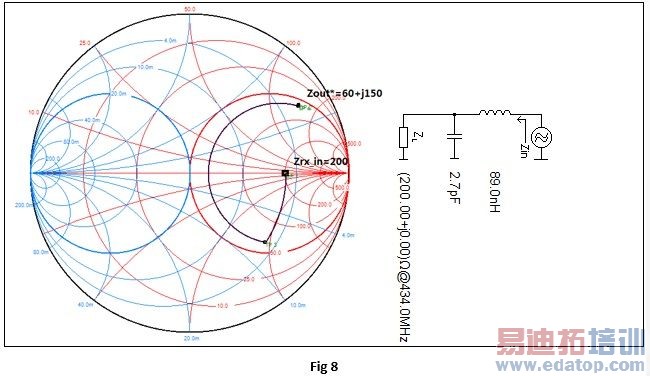

由Fig 8看出，射频接收器输入端阻抗，通过并联2.7pF电容和串联89nH电感，在C点得到阻抗Zout*=60+j150 ohm，正是SAWF 输出阻抗Zout的共轭阻抗。

到这里，射频接收器输入端和SAWF输出端的匹配基本完成。接下来的步骤会反过来验证这一步的结果。

步骤4：SAWF 输入端匹配

这一步的匹配和步骤3联系比较紧密。首先，接收器和网分的设置和步骤1相同。

在A点用网分测量输入阻抗，调整输入匹配网络，使得测得的A点的阻抗为50ohm。具体方法在“参考1”中有详细描述。

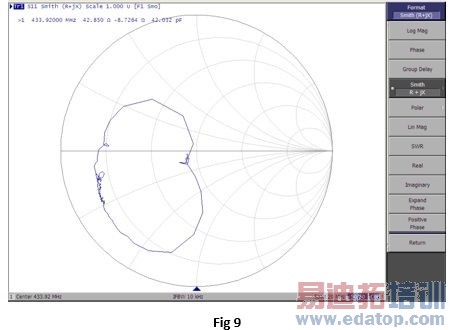

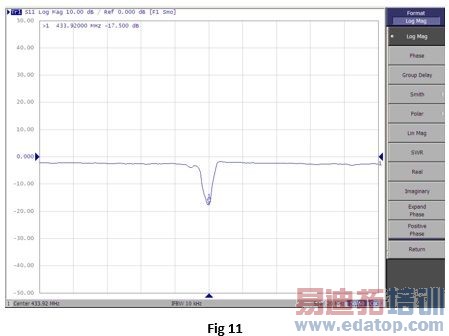

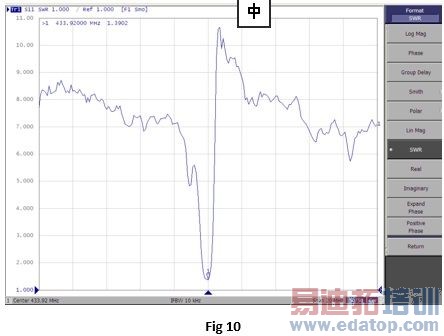

假设在A点测得的阻抗类似Fig 9中所示。可以看到此时阻抗是ZA=43-j9 ohm。我们把网络分析仪测量格式改成驻波比和Log Mag，确认一下匹配性能，如图Fig 10, Fig 11。可以看到VSWR=1.39，Log Mag=-17.5dB。一般情况下要求Log Mag<-10dB，所以目前的匹配是很好的。

在Fig 9中我们注意到434MHz附近有一个卷曲的环，这是由于SAWF的原因产生的。可以看到这里的环非常小，而且距离50ohm也非常近，说明步骤3和4的匹配是成功的。

如果结果显示卷曲的环比较大的话，说明在步骤3中的匹配产生了偏差，需要调整一下匹配网络元器件的值，直至达到想要的结果。

步骤5：测试验证从SAWF到芯片的性能

至此，整个匹配工作基本上完成，下面还需要对匹配的结果进行测试验证。

一般是用射频信号发生器从A点输入调制信号，通过降低输入信号的功率测试芯片的灵敏度。根据芯片厂家规格书上的设定描述和评判标准来测试，然后结果和对应的芯片规格书的灵敏度对比，如果结果很接近，说明匹配是好的，如果结果差别比较大，就需要对匹配的结果进行微调。

如果按照上述步骤来进行匹配，期间不出现明显的错误，最后得到的结果会和芯片厂家的结果非常接近。

步骤6：验证整个模块的性能

最后，把天线和后面的所有子模块都连接起来，按照不同的客户要求来测量这个模块的性能。

参考：

1. AN18: Matching of EPCOS front-end SAW filters to integrated RKE receivers, EPCOS

2. Smith Chart Simulator: http://fritz.dellsperger.net/smith.html, Professor Fritz Dellsperger
