汽车门禁射频接收器阻抗匹配介绍
2 阻抗匹配的步骤
在实验室进行阻抗匹配一般需要用到的设备是:网络分析仪(用于阻抗的测试和匹配),RF 信号发生器(用于匹配后性能的测试和确认),SmithChart仿真软件,有时还会用到数字型号发生器。在汽车门禁系统,一般用到的频段是315MHz, 434MHz, 868MHz, 915MHz,我们以434MHz频段为例来说明整个流程。

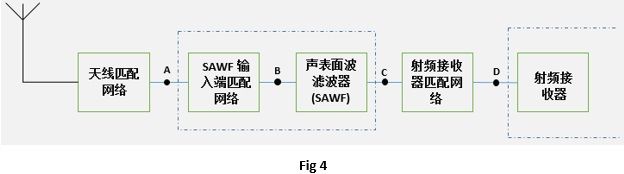

本文以下面的 (Fig 4) 模块构架为例来分部介绍如何进行阻抗匹配。
阻抗匹配的流程一般为:天线模块的匹配,射频接收器和SAWF 输出匹配,SAWF输入端的匹配。
2.1 天线匹配
由于使用天线总类不同,天线的阻抗也会有很大不同,要么表现为感性阻抗,容性阻抗或者纯电阻。假设测出来的天线阻抗是Zant=20+j200,来看一下如何进行匹配。
从Zant到50ohm阻抗转换有很多种拓扑结构,以最少元器件原则一般L型网络就可以实现。那具体L型网络的L&C, C&L, C&C, L&L的分布,可以按照具体要选择高通滤波型,低通滤波器型,带通滤波器或者是隔直流型等形式。

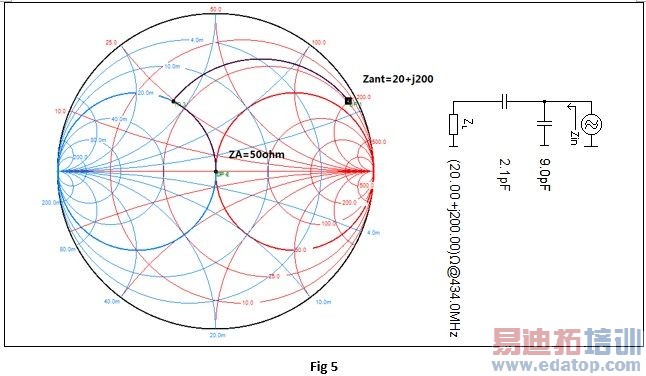

通过SmithChart 仿真器仿真 (Fig 5)可以看到,天线通过串联2.1pF和并联一个9pF的电容,在Fig 4的A点可以得到ZA=50ohm的阻抗。这种匹配是最经济的一种方法,只要两个电容就可以实现。

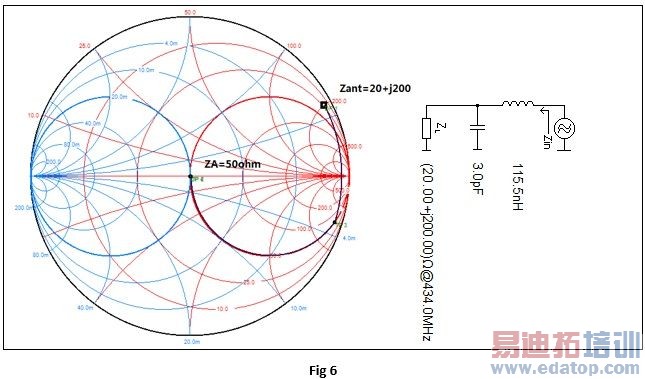

然而如果既要完成阻抗匹配,又要实现低通滤波效果,则可以采用Fig 6的形式来实现,
以此类推也可以得到具有高通滤波的匹配网络。
天线的匹配通过这种方法就可以完成了。在A点向天线看过去,经过匹配网络阻抗转换就得到了50ohm的阻抗。
通过上述匹配后,天线的性能可以直接在专门的电波暗室里测试。天线的增益,方向性,场分布等性能都是比较重要的参数,对整个系统性能影响也比较大。
需要注意的是,由于模块外面都有外壳然后放在车内工作,天线的性能受外壳和车内环境影响比较大。在进行天线阻抗匹配的时候一定要注意实际工作的环境,最好是把模块装进外壳,放在车内固定位置进行阻抗匹配。如果这样做实在困难,也可以使用汽车台架来操作。
2.2 射频接收器和SAWF的匹配

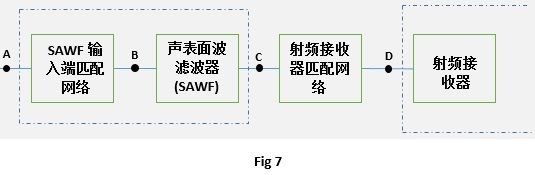

在Fig 4中可以看出,SAWF输出和射频接收器之间只用到了一个匹配网络,这就是上面提到的直接匹配。在确定要使用SAWF的系统中,一般只要确认SAWF加上射频接收器的灵敏度就可以了,因为SAWF的插入损耗一般是已知的。当然,如果确实需要单独测试射频接收器的灵敏度,可以在这里再加一个匹配网络,把SAWF和射频接收器分别匹配到50ohm,前提是在他们之间有足够的空间来布置元器件。
