多功能模块有效节省集成时间

作为发展其微波子组件技术的一部分，Narda公司开发了一系列被称为Ultimate MICSM产品的集成式微波组件。这些多功能模块将微波混合制造技术和多层印刷电路板(PCB)结合在一起，通过三维(3D)设计和制造方法有效节省了空间。最近，该公司利用Ultimate SMT IMA技术成功地将表贴技术(SMT)元件和基于MIC芯片细线技术的电路集成在一起。例如Narda的80000系列卫星通信收发器，它们可服务于X、Ku和Ka频段的军事卫星通信终端。这些收发器具有很高的集成度，在紧凑封装中集成了块下变频器(BDC)、块上变频器(BUC)、固态功放(SSPA)以及控制电路。

现在已经成为Microsemi公司一部分的AML公司已经开发出频率范围从1MHz至40GHz的扩展IMA技术，可用于航空、电子战、雷达、干扰机和通信系统。AML公司将多种技术(如MMIC、薄膜MIC和分立电路)整合在一起形成其多功能组件。Akon公司的多功能组件也充分整合了多种技术，例如型号为A35-MH141的16x12开关矩阵，可用于频率从0.5GHz至18.0GHz的应用。

ET Industries公司的FB-120-MPT开关式滤波器组是一种紧凑型模块，集成了总共9个带通滤波器(总的频率范围从1GHz至20GHz)、多个开关和开关驱动电路。这种滤波器组在1GHz范围内的插损小于4dB，在1GHz至20GHz范围的插损小于8.2dB。滤波器之间的切换时间不到5ms，当安装在50Ω系统中时还具有优异的反射损耗性能。

除了扩展的高性能无源器件产品线外，Anaren Microwave公司还通过Anaren集成式无线电(AIR)模块展示了其更高的集成度水平。AIR模块集成了型号为TT1101的TI收发器集成电路(IC)的外围支持电路。符合FCC Part 15要求的AIR模块专门针对简单地集成到两层PCB上所开发，工作在标准频段，如433MHz、868MHz和900MHz，能以最少的射频工作量快速开发出无线应用。这些模块尺寸仅为9x12x2.5mm和9x16x2.5mm。

今年早些时候，Anaren发布了经FCC认证的A8520E24A AIR模块(图)，该模块集成了TI的CC8520 PurePath无线音频系统级芯片(SoC)收发器和CC2591范围扩展器以及天线。这种AIR模块支持无压缩的发送和接收无线数字音频(16位分辨率、44.1/48kHz采样率)，是消费和专业应用的理想之选。

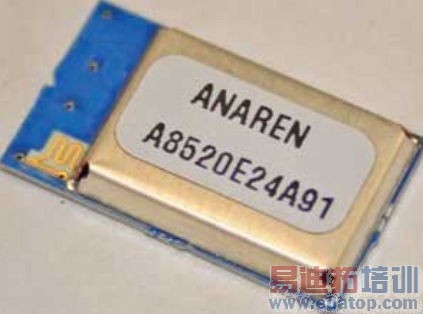

图：AIR模块集成了所有匹配和支持电路以及收发器IC，以简化在产品中增加无线功能的工作。
