如何进行滤波器设计软件选择

明导资讯公司(Mentor Graphics)的IE3D电磁设计与验证程序可以用于滤波器设计以及包括单片微波集成电路(MMIC)在内的更高层电路的设计。包括aXieM和Sonnet Software公司的Sonnet Lite在内的许多电磁仿真工具都可免费提供，也有的提供试用版，今后可以升级为全功能版。

除了软件外，许多滤波器CAE供应商还提供将他们的工具用于特定滤波器时的设计指南。例如，CST公司网站上发表有一篇免费的应用文章，详细介绍了一款波导滤波器的设计方法。这种滤波器(见图)的通带从7.9GHz至8.4GHz，主要用于军事X波段的卫星通信(satcom)。

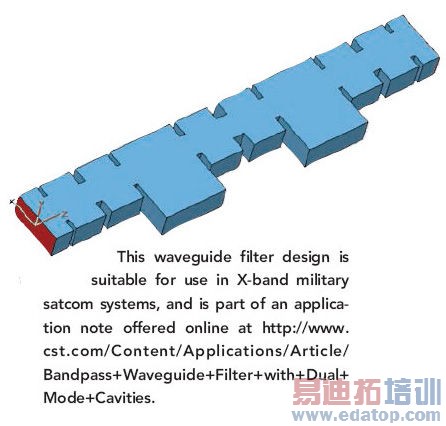

图：这种波导滤波器设计适用于X波段军事卫星通信系统。

Filpro是一款模块化滤波器设计软件，可以处理事实上所有类型的集总元件和分布式滤波器、多种复用器和耦合结构器件。Filpro整合了技术文献中报告的几乎所有的综合和电路转换技术，并将它们作为可编程的模块使用。一个设计所需的所有技术都可以从不同的工具盒中选取，并根据需要进行链接。由于采用了这种新的技术，Filpro软件可以简单地通过增加更多的模块来解决新的问题。

Filpro软件包含有一个综合菜单用于启动设计，也允许用户通过修改内置的基于各种低通、高通、带通与带阻切比雪夫和巴特沃斯响应的LC原型进行滤波器设计。通过用实际反相器替换理想反相器、用要求的集总－分布式实际等效电路代替谐振器就可以生成等效的滤波器。Filpro可以根据综合工具盒(菜单)完成电路转换。该软件还包括大量经过编程、存储的转换设计。

ALK Engineering公司的PCFILT和S/FILSYN是一对功能强大的滤波器设计程序。LCLAYOUT则是一款低成本的画图程序，用于由PCFILT或S/FILSYN设计程序设计的LC滤波器。LCLAYOUT可以为使用空芯线绕电感和在氧化铝或PTFE上生成的单层电容搭建的电路提供原理图。
