利用Cortex-R7和XC4000处理器设计LTE-Advanced调制解调器架构

录入:edatop.com    点击:

CEVA-XC4000概述

CEVA-XC系列DSP内核的特点是将超长的指令字(VLIW)和通过先进矢量处理提升典型DSP能力的单指令多数据(SIMD)引擎相结合。这种可扩展的 CEVA-XC架构提供了精选的非常强大的通信处理器,可以利用最少的硬件实现软件定义的调制解调器设计。CEVA-XC4000是CEVA-XC系列的第三代产品,拥有一系列6款处理器产品,专为包括LTE- Advanced、HSPA+、TD-SCDMA、Wi-Fi 802.11ac等先进通信应用而优化。

利用Cortex-R7和XC4000处理器设计LTE-Advanced调制解调器架构

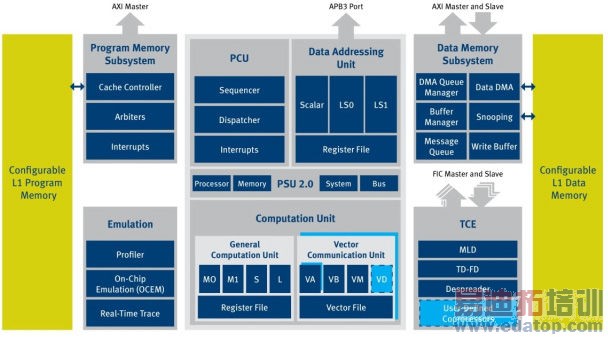

图3:CEVA XC4000系列框图

CEVA-XC4000包括多达4个矢量处理单元,采用功率调节单元(PSU)、紧耦合扩展(TCE)、功率优化管道等先进机制,在每个处理器周期中以卓越的功率效率提供高达128 16x16位MAC操作。

LTE-Advanced UE数字基带架构

图4所示框图是完整的LTE-Advanced调制解调器设计,该系统基本上由双核Cortex处理器上的第一层TX处理链、第一层Rx处理链和第二/三层处理组成。第一层的控制处理也在Cortex处理器上执行,这种功能提供了接收和发送功能的低级实时控制。

LTE-Advanced实施代表某些相当重大的设计挑战,特别围绕高吞吐量支持、低延迟性能,以及低功耗要求,此处表示的架构利用了多种领先的技术,帮助设计人员应对这些挑战,而无需牺牲性能。

利用Cortex-R7和XC4000处理器设计LTE-Advanced调制解调器架构

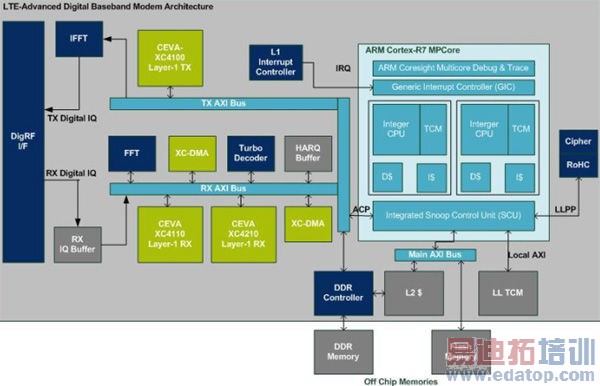

图4:LTE-Advanced UE数字基带架构实例
