利用Cortex-R7和XC4000处理器设计LTE-Advanced调制解调器架构

最近几个月，网络运营商发布了几个公告，声称他们在2013时间框架内支持LTE-Advanced的这些特性，其中包括美国的AT&T Mobility和Sprint，韩国的KT Telecom，日本的DoCoMo也在考虑采用这种技术，对其商用LTE网络进行升级。

表1说明了标准Release 10中定义的3GPP UE分类定义。从表中可以看出，分类范围很广，设备生产商能够根据终端应用和市场提供产品。通常认为，虽然Cat-8 (UE Category 8)具有引起市场关注的高吞吐量报头，实际上，现实中很难部署Cat-8，因为它需要高达100MHz带宽(LTE网络目前在10MHz - 20MHz带宽中部署)——目前，没有任何运营商接入这种带宽。从更实际的观点和本文的目的出发，我们选择探讨

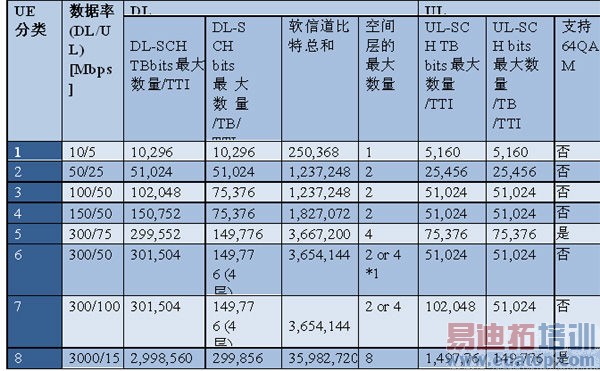

表1：LTE UE类型

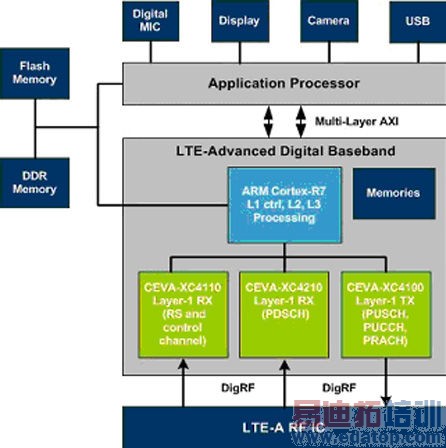

图1：用户设备上层框图

上述框图简单表示LTE-Advanced调制解调器如何在智能手机设计中连接，并为本白皮书中讨论的调制解调器设计提供相关安排。

LTE-Advanced调制解调器由通过宽带RF收发器IC为无线接口服务的接收和传输信号处理链组成。信号处理分成3GPP规范中定义的各层，第一层提供与信号成功传输和接收信号有关的所有低级信号调节，第一层的典型功能包括：前向纠错、交织和比特流操作，星座-调制、MIMO编码、OFDM信号调制和RFIC信号调节。所描述的第一层的全部功能均属于CEVA处理器的范畴，同时需要控制和管理ARM CPU上执行的功能。

上层处理在ARM Cortex-R7处理器中执行，并且以上图中的第二层和第三层表示。 ARM Cortex处理器一般执行媒体访问控制(MAC)、分组数据汇聚协议(PDCP)、无线链路控制(RLC)和无线资源管理(RRM)等功能。ARM Cortex-R7处理器与运行Android等丰富操作系统的应用处理器相连。
