选择适合高频应用的高速ADC

模数转换器(ADC)的使用在雷达和直接下变频接收机等频域应用中正变得越来越普及。对这些高频应用来说，动态范围和本底噪声特别重要，这也为12位ADC的推广提供了推动力。不需要外部下变频器就能直接产生传输信号和直接转换接收信号的吸引力是很明显的，因为这种方案具有灵活性和元件数量减少的优势。对于元件面积和功耗等约束条件非常关键的航空和空间应用中这一点尤其重要。

很长时间以来这种没有混频器的直接变频一直是系统架构师梦寐以求的产品，如今随着半导体技术的发展，我们可以看到有许多商用元件能够用来在更多的应用中实现这种系统。本文讨论了高频应用要取得最好性能所需的变频器特性，包括平坦的频率响应、高输入带宽、低输入满刻度电压范围以及针对多阵列系统调整参数的能力。文章还讨论了与选择高分辨率高速ADC有关的系统设计考虑因素。

直接下变频架构

直接下变频接收机在实际通信系统和雷达应用中越来越普及。诸如通信卫星中继器和合成孔径雷达地球观测系统等应用可以从完整的直接变频收发机的使用中受益匪浅。这种技术允许对整个脉冲式射频频谱进行直接数字化，进一步增强在一次快速傅里叶变换(FFT)扫描中可以观察到的感兴趣带宽，从而给接收机性能带来更大的灵活性。在这种情况下，一个单路ADC就可以替换多个通道的传统中频(IF)下变频。

应用

L频段(1GHz到2GHz)有极好的气象穿透能力，因此它的应用非常多，包括通信卫星中继器、合成孔径雷达(SAR)地球观测系统、军用空间监视、导弹检测和引导以及晴空对流层观测。

远程检测合成孔径雷达是一种非常有趣的应用，它使用天线与其目标区域之间的相对运动来执行地形成像。在这种应用中，高分辨率和高线性度以及精确调整采样点相位的能力很重要。电子战争(EW)系统要求高采样率、扫描尽可能和带宽一样宽的能力和低延时，以便快速捕获数据。

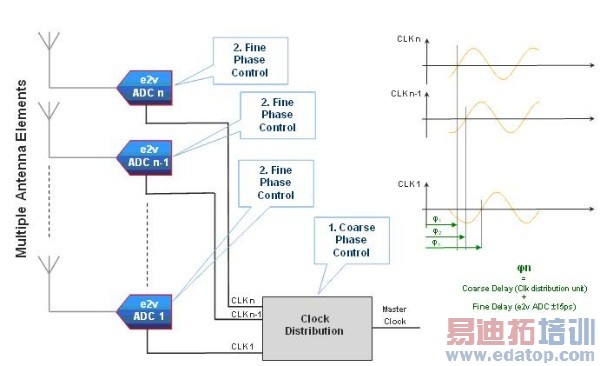

多阵列波束成形应用允许通过选择方向来提高特定信号的增益，或者减少阻塞或干扰信号的影响。在这种情况下，相位控制功能非常重要，如图1所示。

图1：天线阵列接收机系统。
