MIMO及其对无线局域网产品生产测试的影响

录入:edatop.com    点击:

4) 真实MIMO

此测试方法模拟真实的MIMO工作条件。它使用多个VSA同时从所有MIMO支路捕获信号。MIMO分析仪对MIMO信道进行估算并对MIMO信号进行解调。此方法还使用多个VSG生成多个波形以便对MIMO接收机进行测试。此测试方法能带来最全面的MIMO测试覆盖率和最快的测试速度,因此经常被研发和设计验证实验室采用。

MIMO及其对无线局域网产品生产测试的影响
图13:真实MIMO测量

每个MIMO测试方法都有其特定的优缺点。用户应根据特定的应用场合和测试覆盖率要求选择不同的MIMO测试方法。下表对不同的测试方法进行了比较。

MIMO及其对无线局域网产品生产测试的影响

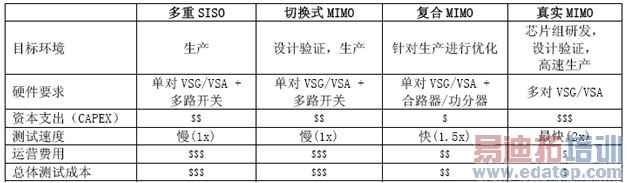

表1:MIMO测试方法和相关测试成本比较

真实MIMO方法模拟真实的测试情景并提供最佳的MIMO测试覆盖。与其他方法相比它的测试硬件的成本较高,但由于其测试吞吐量的显著提高,其运营和总体成本却最低。研发,设计验证实验室,以及高速生产线通常使用这种真实MIMO方法。复合MIMO方法对合成信号的测试覆盖率较好,但对单个MIMO路径的分析能力却较差。多重SISO方法和切换式MIMO方法对单个MIMO支路能保证较好的测试覆盖率,但缺少分析合成信号的能力。由于大多数生产质量问题可以通过合成信号的分析得到解决,所以复合MIMO方法已成为生产线使用最普遍的测试方法。

测量类型

MIMO及其对无线局域网产品生产测试的影响
表2:不同MIMO测试方法的测试覆盖率比较
