MIMO及其对无线局域网产品生产测试的影响

MIMO测试

MIMO测试方法共有四种：多重SISO，切换式MIMO，复合MIMO，和真实MIMO。图9中列出了各种测试方法的配置方式。

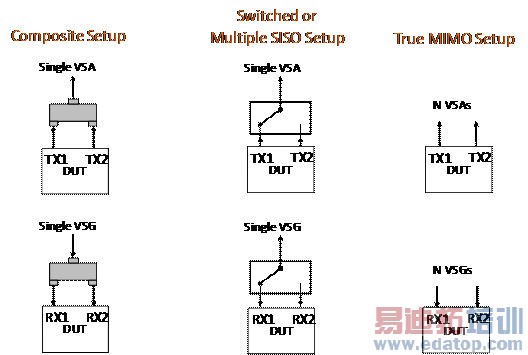

图9：MIMO测试配置方式归纳

1) 多重SISO

此测试方法采用一个矢量信号分析仪（VSA）和一个矢量信号发生器（VSG）。此方法中 MIMO待测装置（DUT）被看作一个多重SISO装置，对于发射机和接收机的每个MIMO支路都进行单独测试。这种测试方法实质上是对每个MIMO支路的多次SISO重复测试，它是最基本的MIMO测试方法，曾被用于早期的MIMO装置的生产过程中。

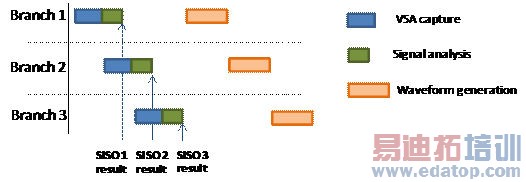

图10：多重SISO测量

2) 切换式MIMO

此测试方法只使用一个矢量信号分析仪（VSA）依次对各MIMO支路进行信号捕获。测试时不是立刻对各捕获的信号进行分析，而是先对捕获信号（此例中为三个捕获信号）进行缓冲，然后再对经过综合的MIMO信号进行分析。测试中使用一个单一的VSG对待测装置的MIMO接收机依次进行测试。与多重SISO方法相比，切换式MIMO测试方法由于使用MIMO算法对数据进行解码，所以能获得更精确的误差矢量幅度（EVM）。这也消除了测试设置中的信道影响。

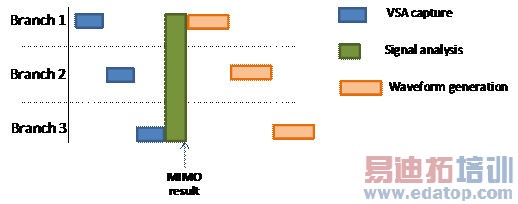

图11：切换式MIMO测量

3) 复合MIMO

此测试方法使用一个射频合路器将MIMO信号合成为一个单一的数据流。测试中使用一个VSA 对经过合成的数据流进行捕获，并在发送信号已知的情况下对 MIMO信号进行分析。与上述测试方法相似，此测试方法也使用一个单一的 VSG对每个MIMO接收支路进行依次测试。此方法对测试硬件的要求最低，还能提供较高水平的测试覆盖率和较快的测试速度。此外，此方法还能适当地降低测试装置的成本和性能要求，因此大多数生产线都在使用这种测试方法。

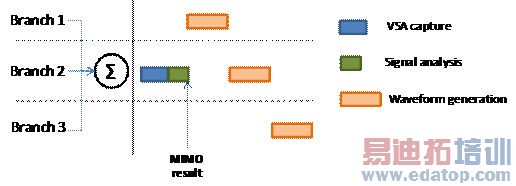

图12：复合MIMO测量
