MIMO及其对无线局域网产品生产测试的影响

2) 空-时分组编码（STBC）

STBC用另一种方式实现对多个天线的利用，它利用空间和时间分集来提高数据传输的可靠性。

MIMO数据流在特定的时间被从一个代码字或代码序列处理成矢量符号，如图5所示。之后，整个代码字变成一个矩阵，其内部的每行数据都在相同的天线上传送，而每个列的数据则在相同的时间传送。接下来的任务就是在接收机端如何设计一个有最佳距离属性的代码了（即便是对随机变化的信道而言）。

STBC与SM不同，它不会提高MIMO设备在相同时间传送的数据流的数量，因此也不会直接提高无线传送的吞吐量。然而，STBC能提高传输的可靠性，尤其是在信道条件很差的情况下。这样，相同的信噪比情况下我们就能采用更高的调制和编码率，因而，STBC具有间接提高线路吞吐量的能力。

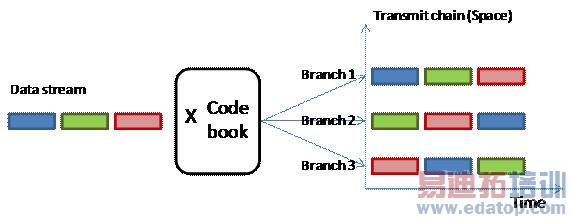

图5：空-时分组代码

生产过程中MIMO系统中容易出问题的方面

任何生产过程都会受到潜在错误和过程变异的影响。因此，在开发MIMO测试方案时了解生产过程中的潜在失效点并准备好筛查方案是非常有用的工作。

* 焊接缺陷

焊接缺陷很可能是所有电子系统中第一大设备失效原因。严重缺陷可能会导致全系统的故障，因此很容易筛查，但是微小的缺陷就较难发现。这种缺陷可能会导致系统的性能下降，但不至于整机故障。MIMO系统由于其在实际应用中所具有的功能而特别容易掩盖这种问题。

例如：如果以一次一条链路（发射机或接收机）的方式对MIMO系统进行测试，那么某些特定的性能问题，如某个焊接不好的解偶电容器，就可能无法被发现。这类问题只有在所有发射机在最大功率输出工作时才能被注意到。除非我们验证系统的最高数据传输速率，否则我们可能查不出这类生产测试中的问题。但是，使用这种蒙混过关产品的最终用户，很可能会在诸如平板电脑与电视机的视频传送过程中发觉类似欠佳的性能（如解析不充分的视频），这最终会导致产品退货甚至产品品牌形象的受损。

* TX/RX开关性能

典型的WLAN系统一般都是半双工系统，因此包含一个发送/接收（TX/RX）开关，用于在信号的发送和接收之间进行切换，如图6所示。此开关的开关速度正是影响系统性能的关键所在。典型的系统中，此开关必须具备在几十个微秒内完成发送/接收切换的能力，否则将引起传输数据的丢包现象。

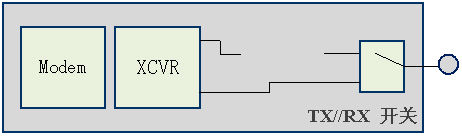

图6：WLAN系统中的TX/RX开关

控制线路中的解耦电容器有时会有焊接不良的情况，此外，表面贴装流程中自动装配机上有时还会装上容值不正确的元件。容值略微增加几个微法（?F）便会引起切换稳定时间的延长并影响系统的性能。
