MIMO及其对无线局域网产品生产测试的影响

录入:edatop.com    点击:
多路输入多路输出(MIMO)技术作为一种关键的性能增强技术至今已在WLAN(802.11)系统中运用五年多了。您可能会问,“MIMO系统到底有什么新颖之处,值得我们如此热烈地讨论?”

答案就在于无线视频。无线视频正迅速地驱动MIMO系统进入平板电脑和其他移动平台,并正在把WLAN系统的性能推向一个新的高度。用户也期待基于WLAN技术流畅、可靠的视频传送。WLAN以往的应用主要是基本的数据传输(电子邮件、网上冲浪、文件传输等),但是视频传送是完全不同的应用,视频传送需要低延时和稳定高速的数据速率来确保图像的流畅。

MIMO技术在视频传送中的应用

当今,大量的设备正在使用802.11 MIMO 系统进行视频传送。典型的应用有平板电脑、笔记本电脑、甚至是智能手机与智能电视的无线连接。此外,802.11 MIMO 系统正日益广泛地被用于家庭影音环境,比如说:将视频内容从一部数码录像机(DVR)传输到电视机或电视机顶盒。这种传输方式的好处是能避免特殊的线路连接和复杂的安装过程。

基于 WiFi无线视频内容共享的主要协议包括:

* Miracast – WiFi Alliance?支持的点对点网络802.11无线标准,它具有整合1080P视频和Dolby 5.1音频的能力。安卓(Android)4.2就内置了对Miracast的支持功能。

* AirPlay– Apple公司的专利技术,能由智能手机或平板电脑向连接 Apple TV装置的电视机传送视频、音频和图片。

* WiFi Direct – 与 Miracast相似的、能整合视频和音频信号的点对点无线标准。安卓4.0以上系统都支持此协议。

正是由于上述标准化工作的开展,用MIMO技术增强的802.11技术正在迅速成为移动设备和固定设备之间传送高清视频内容的基本技术。

MIMO技术在提高可靠性、频谱效益和吞吐量方面的应用

MIMO技术能用于优化无线系统的关键性能。根据不同的实施方式,它能改善以下三种系统性能中的任意一种:

* 可靠性——确保正在被传输的数据能正确接收

* 频谱效率——提高特定带宽内的数据传输量

* 吞吐量——提高无线系统的数据传输速率

系统设计者可选择在牺牲一个参数性能(如可靠性)的前提下充分优化另一个参数(如吞吐量),或者以较低的程度对全部参数(如吞吐量和可靠性)进行优化。

图1中假设有一个最佳的高频谱效益MIMO信道(一个具有奇异值平坦分布特性的信道矩阵),我们发现,MIMO系统能以低得多的单位信息接收能量获得较高的频谱效益。

MIMO及其对无线局域网产品生产测试的影响

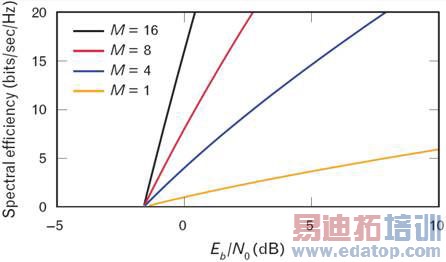

图1:频谱效益与信息位能量(Eb/N0,按噪音谱密度归一化)的关系

此图对四种不同MxM值的MIMO(多路输入多路输出)系统进行了比较,并假设采用了有奇异值平坦分布特性的信道矩阵(资料来源:MIT Lincoln Lab Journal,2005年第15期)。
