零中频接收机的技术挑战及解决方案

录入:edatop.com    点击:

2. 直流偏置(DC-offset)

由于零中频接收机转换带宽信号到零中频,大量的偏置电压会恶化信号,更严重的是,直流偏置信号会使混频后级饱和,如饱和中频放大器,ADC等。

\

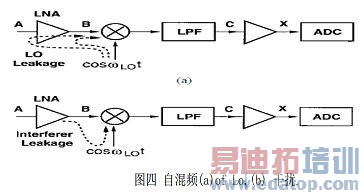

为了理解直流偏置的起源和影响,我们可以参照图四的接收通道进行说明。

如图四(a)所示, 本振口,混频器口,LNA之间的隔离度不好,Lo(本振信号)可以直接通过LNA和混频器,我们叫做”本振泄露”, 这种现象是由于芯片内部的电容及基底耦合的,耦合的Lo信号经过LNA到达混频器,和输入的Lo信号混频,叫做”自混频”,这样会在 C 点产生直流成分;近似的情况如(b),从 LNA出来的信号耦合到混频器的本振输入口,从而产生了直流分量;

为了保证ADC能够采样出射频端口微伏级的电压,通常需要整个链路增益在100dB以上,其中25-30dB的增益来自LNA和混频器的贡献。

基于如上分析,对于自混频产生的直流偏置,我们可以做一个大概的估算,假设混频器的Lo输入信号为0.63Vpp(等同于在50ohm系统中的0dBm),通常情况下是-6dBm--+6dBm,假设隔离度为60dB,所以图五(a),考虑到30dB的射频增益,混频器的输出直流信号大概为10mVpp,在现代通信系统中,在LNA输入的有用信号可以低至30uVrms, 为了能够采样有用信号,需要中频放大70dB左右,10mV的直流电压也会放大70dB,会导致混频器后的基带放大器器件饱和,产生失真,即使基带放大器是理想的放大器,也需要一个超高动态范围的ADC才能解决直流偏置问题,而这种动态范围的ADC在实际上是不可实现的。
